案例类别： DLP拼接墙
屏体规模： 4*12 80"
机芯分辨率：
项目规模： 300-500万
项目地：中国-北京
竣工日期： 2012-02
应用类别： 指挥控制
标签： 户外LED显示屏 户外全彩LED显示屏 大屏幕显示系统 北京led显示屏

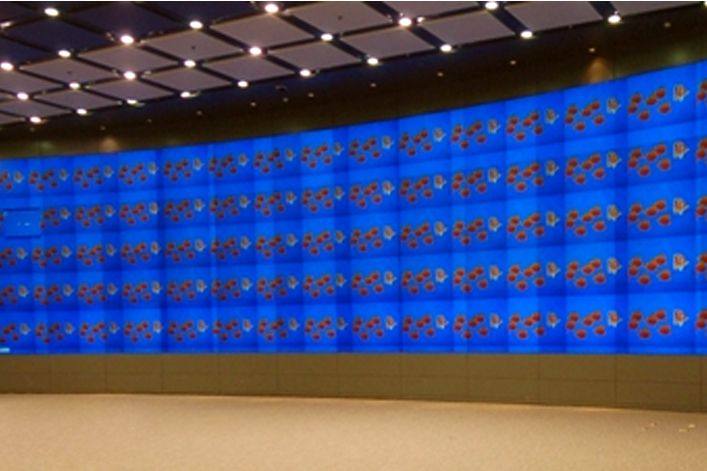

该套大屏幕主要用于南水北调工程中线工程干线部分调度指挥，负责监控干线部分调水现场情况，使用计算机线路图表监控结合现场视频信号监控。
该项目在调度中心使用了48台三菱电机80英寸SXGA+背投影单元VS-80PH40U作为主显示，另外在会商室使用8台60英寸XGA背投影单元VS-60XV50LP，使用大屏控制器控制48台大屏幕显示。所有22路计算机信号输入到一个64*64的矩阵，通过矩阵切换48路RGB信号到48块大屏幕，同时切换4路RGB信号到会商室的8块大屏幕，另外切换9路RGB信号进大屏控制器，同时有48路视频信号通过64*64视频矩阵切换进入48台大屏幕，16路视频信号通过64*64视频矩阵切换进入大屏控制器，所有信号在整个系统上可以达到整屏幕显示，并可以做到在大屏幕上开窗显示，任意漫游。所有的信号从控制器端到大屏幕端都使用了光纤收发，实现了数字传输。
