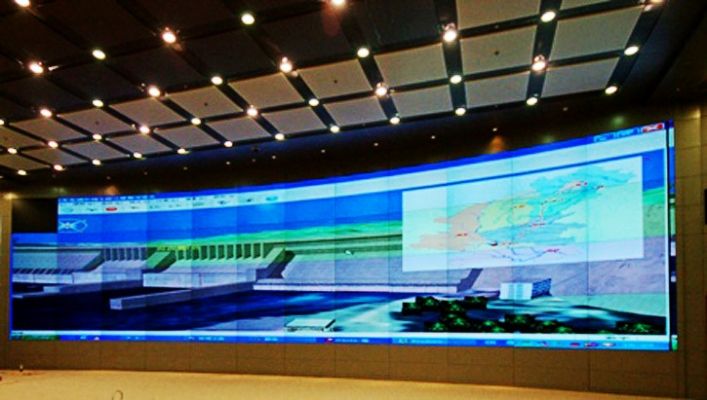

北京水科院控制室DLP拼接墙大屏幕显示系统位于中国北京水科院内南水北调工程中线工程干线部分北京的调度指挥中心内。南水北调是中国的国家重点项目，是目前世界上最大规模的调水工程。中国南涝北旱，南水北调工程通过跨流域的水资源合理配置，大大缓解我国北方水资源严重短缺问题，促进南北方经济、社会与人口、资源、环境的协调发展。该工程计划将实施50年，分为东线、中线及西线。该DLP拼接墙大屏幕显示系统主要用于南水北调中线工程干线部分的调度控制。 方案介绍：DLP拼接墙大屏幕显示系统主要用于南水北调工程中线工程干线部分调度指挥，负责监控干线部分调水现场情况，使用计算机线路图表监控结合现场视频信号监控。该项目在调度中心使用了48台三菱电机80英寸SXGA+背投影单元VS-80PH40U作为主显示，另外在会商室使用8台60英寸XGA背投影单元VS- 60XV50LP，使用Jupiter-Fusion980控制器控制48台大屏幕显示。所有22路计算机信号输入到一个64*64的矩阵，通过矩阵切换 48路RGB信号到48块大屏幕，同时切换4路RGB信号到会商室的8块大屏幕，另外切换9路RGB信号进Jupiter控制器，同时有48路视频信号通过64*64视频矩阵切换进入48台大屏幕，16路视频信号通过64*64视频矩阵切换进入Jupiter控制器，所有信号在整个系统上可以达到整大屏幕显示，并可以做到在DLP拼接墙上开窗显示，任意漫游。所有的信号从控制器端到大屏幕端都使用了光纤收发，实现了数字传输。
