项目

技术参数（SMD黑美人系列）

单

元

板

参

数

物理点间距：5mm

物理密度：40000点/㎡

亮度：≥1900CD/㎡

单元板尺寸：320mm×160mm

单元板分辨率：64×32

结构说明：每个像素点内采用1纯红1纯绿1纯蓝，共3颗LED发光芯片。

像素：

1R1G1B

晶片

波长

亮度

封装

        红

622．5-625nm

120-140mcd

 3528

        绿

525-527．5nm

360-435mcd

  3528

        蓝

462．5-465nm

80-100mcd

  3528

物理分辨率：2048点/块

单灯电流≥1MA

最佳视距：≥5米

最佳视角：130°/120°

环境温度：存储 -35℃～+85℃ 工作 -20℃～+65℃

相对湿度：10%-95%

驱动方式：恒流 1/16扫描

刷新频率：800HZ

模组平均功率7.2W

工作电压：5V±10%

模组最大功耗：18W工作 DC3.8V

连续工作无故障时间：1000小时

半衰期寿命：≥7万小时

平整度：任意相邻像素间≤0.18mm；模块拼接间隙<0.3mm

控制

系统

控制系统：LINSN控制系统

控制方式：同步控制

主

要

性

能

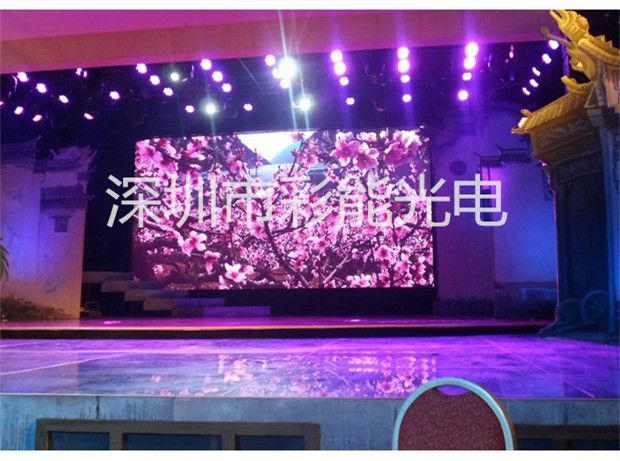

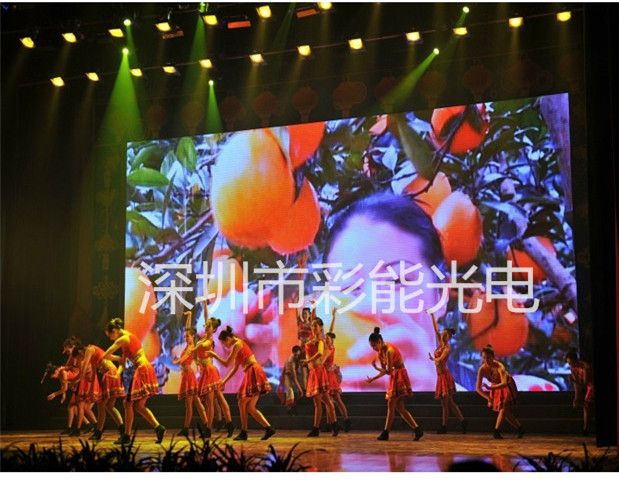

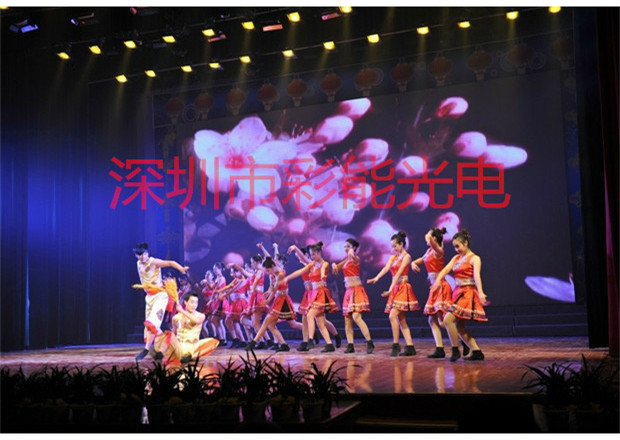

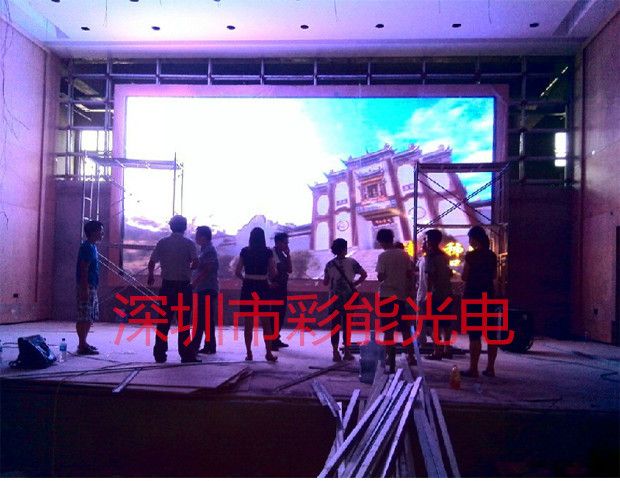

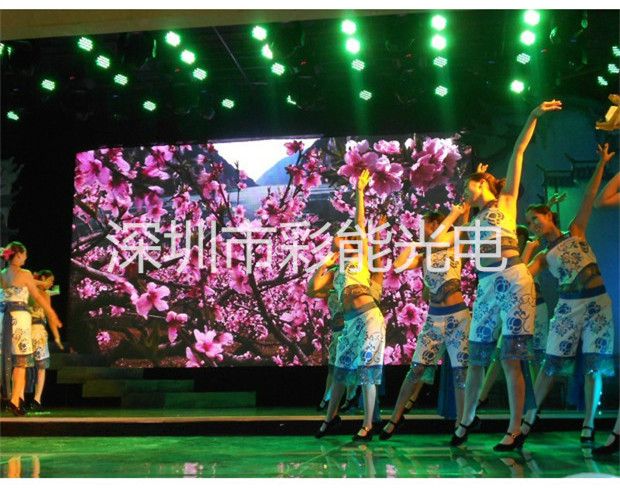

彩能光电所生产的PH5全彩LED显示屏特点：

1）、系统设计先进合理，显示效果稳定，安装维护方便。

2)、全天候工作：色彩逼真、刷新频率高、防静电、防尘、散热效果好、性价比高。

3)、显示方式：左右移动、上下移动、左拉幕、右拉幕、中开合、闪烁、即显等多种方式。

4)、使用节目编辑播放软件，可通过、鼠标编辑、增加、删除和修改文字、图形、图像等信息。编排的内容存于控制卡，信息播放按节目表自动循环显示。

5)、发光亮度强：在可视距离内，阳光直射LED大屏幕表面时，显示内容仍清晰可见。

6)、视角度好：在水平和垂直均有较大的可视角度，这对水平分布广和高度落差较大的环境均适合。

7)、效果好：采用非线性逐点校正技术，文字更清晰、层次感更强；

8)、可靠性强：采用分布式扫描技术和模块化设计技术，可靠性、稳定性更高；

9)、显示模式多样化：支持多种显示模式；

10)、操作方便：电脑编辑内容发送到系统控制卡，就可显示编辑的内容，系统操作十分方便。 　

11)、适用范围：监控室、会议中心、证劵交易所、商场、酒店、超市、体育馆、电视台及其它场合。
