上海大晨显示发布新型点阵球形屏
摘要:LED球形显示屏面世进入市场也是近几年才出现的,较为有名的世博会的台湾馆有一个大的球形屏,发展到目前为止已经出现了西瓜皮球屏、足球屏、六面球屏等三种LED球屏。最近,上海大晨显示推出了新型球面点阵显示屏,这一产品画面还原度好、播放面积大,成为客户采购球形屏时的新选择。
LED球形显示屏面世进入市场是近几年才出现的,较为有名的世博会的台湾馆有一个大的球形屏,发展到目前为止已经出现了西瓜皮球屏、足球屏、六面球屏等三种LED球屏。最近,上海大晨显示推出了新型球面点阵显示屏,这一产品画面还原度好、播放面积大,成为客户采购球形屏时的新选择。
一 现状
目前市面上的球面屏或者球屏大都是俗称的西瓜皮法制成,包括著名的世博会球屏也如此。它的优点是制作方便,编写软件也很方便,但是致命的缺陷是:
1、图形失真严重,因为它像素的排布是按纬度方向等间距排布的,而实际上每一个纬度上纬度圈的周长是不等的,它随着南北两极纬度的增加而减少,那么每个纬度圈上的像素总数也是不等的,如按照纬度圈等间距的布法,到了南北两极只剩下一点像素了。

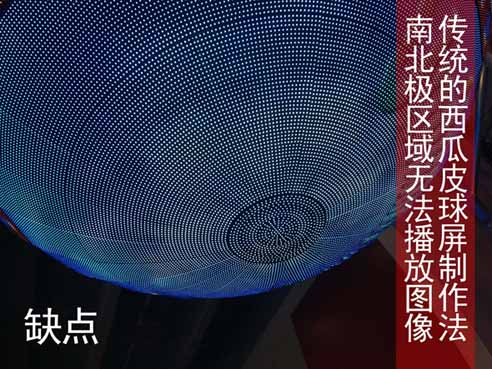

见图(1)
这对球屏的播放显然是不合理的,因为南北二及无法播放图像。最好的检验办法是:能否显示一个完整地球仪。
2、由缺陷1造成的球面可播放的面积减少,它的有效面积只有赤道周围的一些面积可以用于播放节目,这对球体屏直径大于1米的球面,播放资源损失很大,也就是说它不是真正意义上的球屏,而是一个马桶状屏。
二, 针对上述缺陷,大晨显示设计并实施了新颖的球面点阵显示屏

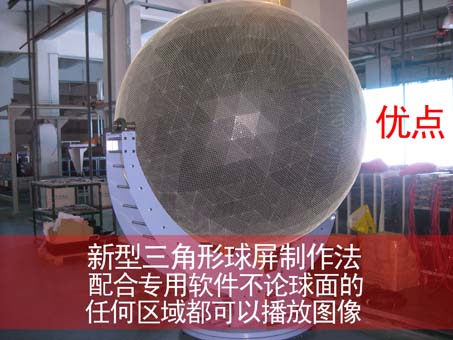

见图(2)
见图(3)

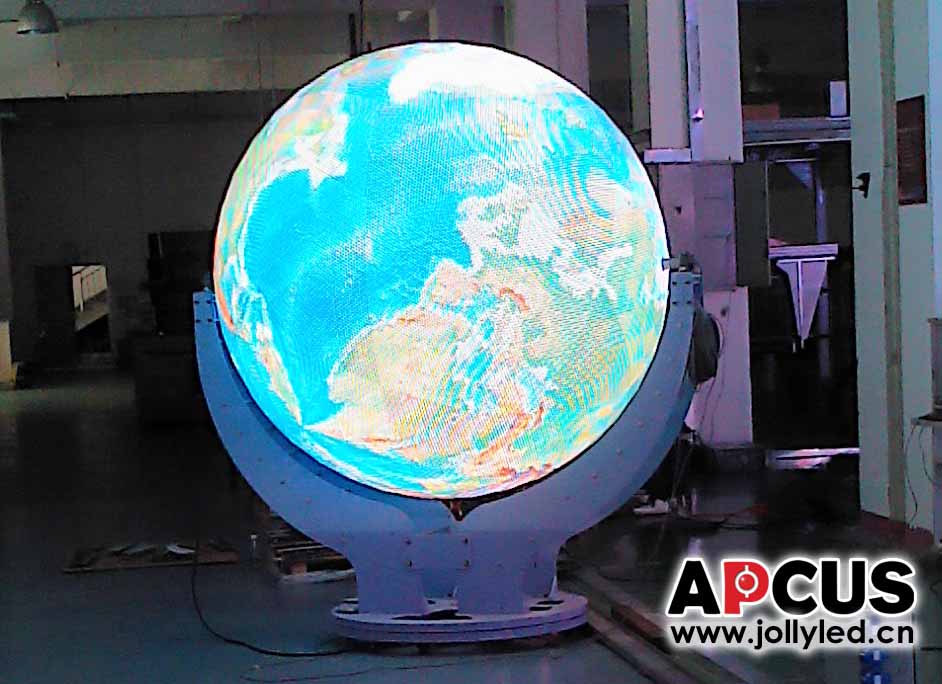

这是球面点阵显示屏已做好的照片

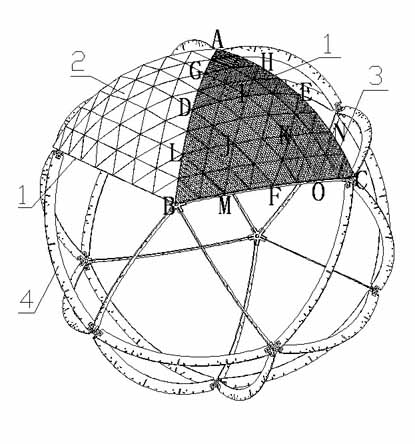

1、它由20块完全相同的、相邻紧密拼接的,且顶点都在一个球面上的三角形类球面大单元屏 见图(4)组成。
现在对三角类球面大单元屏进行进一步分解。
2、三角形类球面屏,它由N2(N是大于1的正整数)块相邻紧密拼接的、且顶点都在同一球面上的三角形平面中单元屏(见图5)组成
它们的顶点也都在球面上。

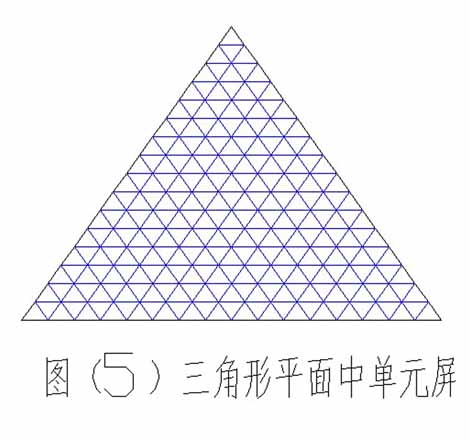

3、三角形平面中单元屏(图5)由三角形平面小单元点阵板(图6)。
小单元点阵板上按蜂巢状布置3528 LED。
来源:大晨显示
