SUM6080:首创单片式512点全彩矩阵48通道驱动IC

类别:行业新闻发表于:2015-07-10 12:30
关键字:SUM6080 日月成 驱动IC

摘要:日月成在业内首次推出创新型单片式512点全彩矩阵48通道LED恒流驱动IC SUM6080。


日月成首创单片式512点全彩矩阵48通道驱动IC——SUM6080


    随着LED显示屏像素间距的迅速下降,单位面积上要贴装的封装器件以几何倍数增长,大大增加模组驱动面的元器件密度。以P1.9LED高性能小间距为例,15扫的160*90模组需要180个恒流驱动IC,45个行管,2个138。如此多的器件,让PCB可用的布线空间变得极为拥挤,加大了电路设计的难度。可以说,高难度的PCB布线设计已经成为LED小间距向更高密度发展的一大阻碍,不仅大大降低了生产效率,而且也给小间距LED显示屏整体的稳定性、可靠性埋下了隐忧。


111 (2).jpg

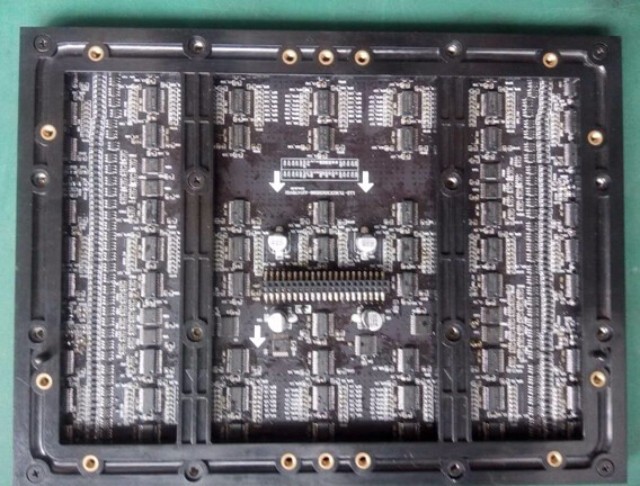

使用常规LED驱动IC,PCB的布线空间极为拥挤

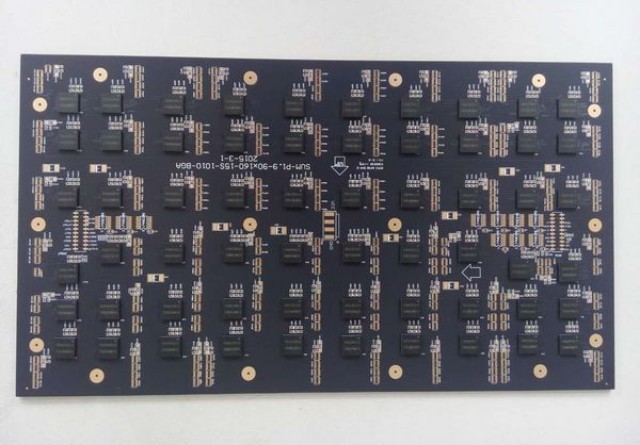

采用48通道SUM6080,元器件大大减少,PCB布线更简单

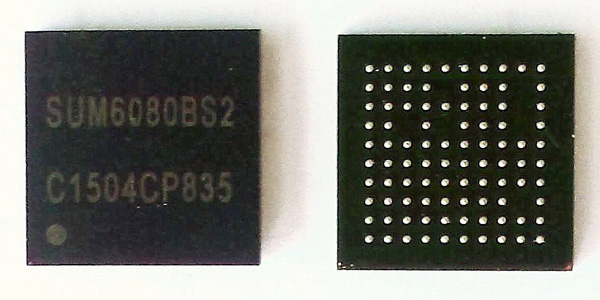

    日月成科技针对小间距LED行扫描显示应用,在业内首次推出无需行管和138的创新型高集成度单片式48通道LED恒流驱动IC SUM6080,单颗IC可控制512个全彩像素。SUM6080采用苏州日月成科技多项专利技术,历经3年时间研发而成。相比传统显示采用16通道驱动IC和4953行管的情况(例如前述的P1.9模组),使用SUM6080时,每个模组的IC使用数量减少167颗。极大的降低了小间距LED的制造难度和整体成本,更重要的是SUM6080简化了PCB布线设计的难度,为小间距LED向更小的间距发展扫清了障碍。

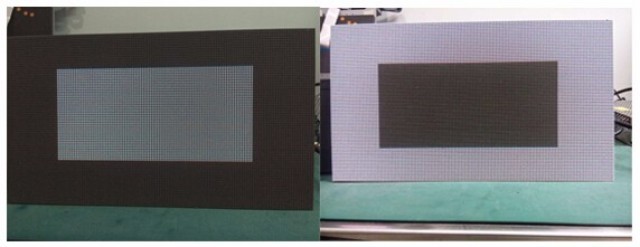

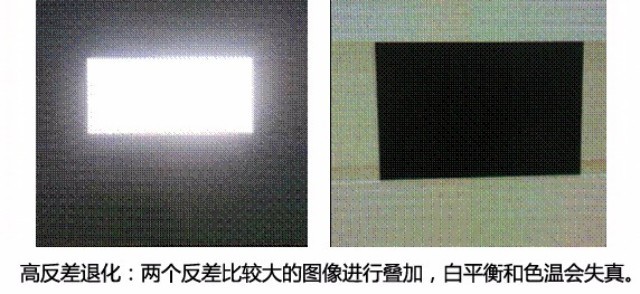

图为使用常规驱动IC的显示效果,存在高反差退化



图为使用SUM6080的显示效果,解决了高反差退化


    在功能上,SUM6080与SUM2033/SUM2131一样彻底解决了LED小间距高反差退化及高反差退化造成的跨板异常这一困扰行业多年的顽疾,针对小间距LED“短路毛毛虫、开路十字线、行/列鬼影、首行偏暗、灰阶跳变、低灰偏色、低灰不均、高反差效应”八大难题,为实现完美的“低亮高灰真刷”显示效果,提供了最完整的解决方案。
