技术贴 | 户外表贴2727的4引脚与6引脚的技术分析

    户外全彩RBG显示器件，基于可靠性和电路设计方面考虑，6脚位比较常见选择，但随着市场对分辨率追求越来越高，器件的尺寸越来越小，这对6引脚位的器件设计提供更好的技术要求。

    以目前户外P4-P8的分辨率为例，该分辨率适合的灯珠为SMD2727尺寸规格器件。该尺寸规格，从器件支架的角度来讲，4引脚和6引脚位设计的临界点。对支架的6引脚设计面临着更高的技术要求，如防水结构的设计、固定、焊线功能区的平整度等，都会面临诸多技术挑战。而4引脚由于引脚较大，比较容易设计，面临的技术难题较少。有利于支架的生产。所以，支架生产厂家往往会选择4支引脚结构。

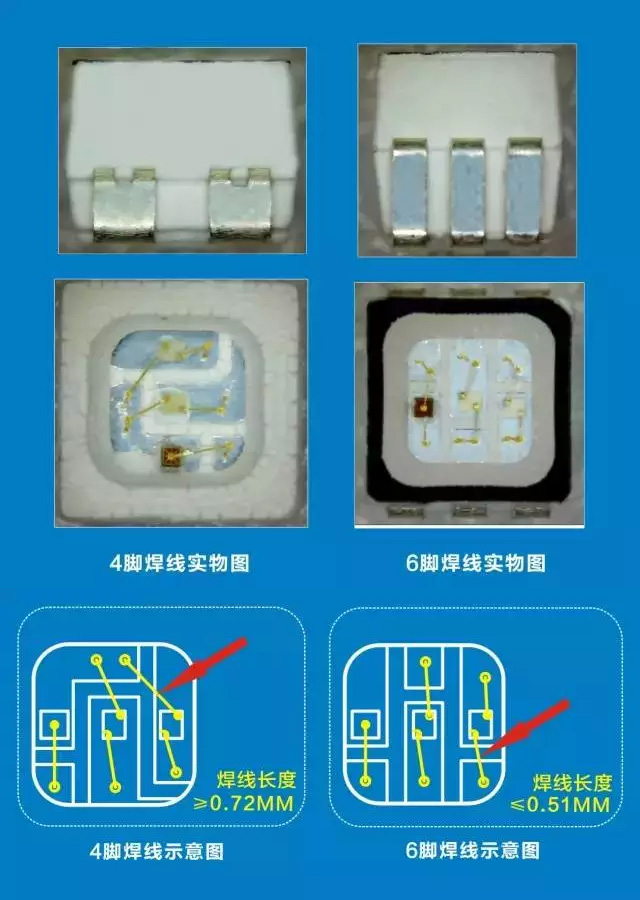

    从封装的角度来讲，两种不同结构的引脚其灯珠性能就会明显的区别出来：

一、可靠性方面

      1、引脚金属的功能区所占比例相对比4引脚较少，相应的封装器件的内部应力较少。

      2、6引脚支架设计，固定焊线由于是无共极，芯片正极与支架的连接线相对较短，较短的连接线，承受芯片应力的能力较大。相对4引脚器件而言，其可靠性会更高。

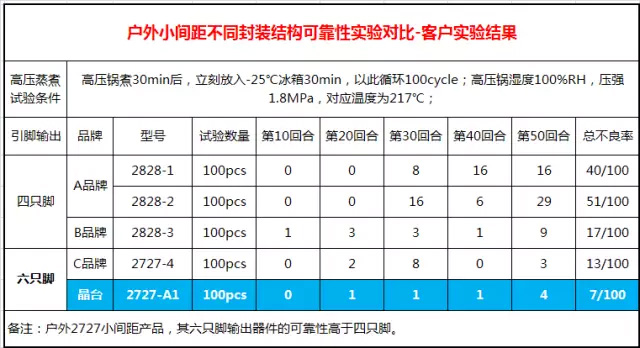

表1 客户实验结果

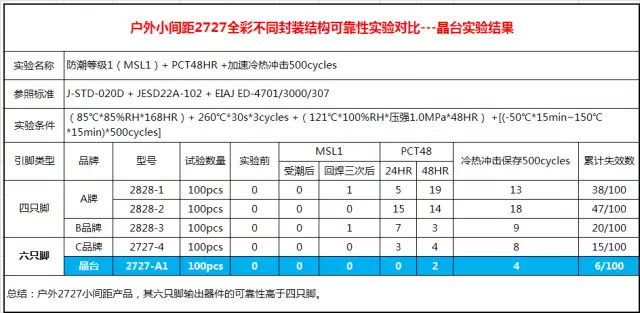

表2晶台实验结果

二、散热性能方面

      晶片都是在单独引脚上，但焊线是由区别。焊线的功能有两个，一个是连接导电功能，另一个是实现热传导功能。6引脚采用了更直接的传导设计，其工作的结温温度相对较低，更利于器件的可靠。6个引脚器件设计，具有更均匀更大散热面积，能更好的把热量散发出去。

三、组屏应用方面

    户外表贴2727的4引脚与6引脚的封装，在板设计技术上原理图不变，只需对原来的PCB板图进行改版升级，在成本上想当于一次正常的PCB板图改版升级。由于引脚数量比较多，在生产过程中对灯珠进行高温焊接操作时单个引脚热量吸收更低，能更好的保护芯片及灯珠内部结构。
