LED显示屏水波纹(摩尔纹)如何避免

    用手机或是相机拍LED显示屏时，照片上出现水波纹和扫描线，这让客户对LED屏质量很是担心。其实这些现象不是LED显示屏自身引起的，是用手机、相机拍照时的角度和焦距引起的，看完这篇文章你就可以明白了。　　

    一、水波纹和扫描线现象的区别　

    区别：　

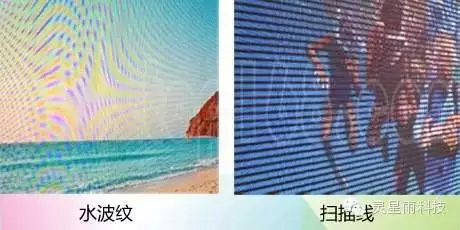

    ★（左上图）水波纹 一般呈现无规则弧形扩散状态！　

    ★（右上图）扫描线 是水平黑色条纹直线， 主要是由于显示屏刷新 较低被相机捕捉呈现！　　

    二、“水波纹”学名“摩尔纹”（ Moiré effect ）　

    用数码相机拍摄景物中，如果有密纹的纹理，常常会出现莫名其妙的水波样条纹。

    简单的说，摩尔纹是差拍原理的一种表现。从数学上讲， 两个频率接近的等幅正弦波叠加，合成信号的幅度将按照两个频率之差变化。

    三、摩尔纹产生的过程

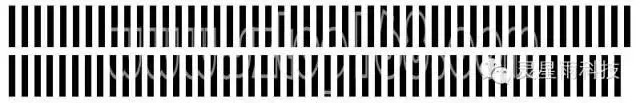

    1、两个空间频率略有差异的条纹，它们左端黑线位置相同，由于间隔丌同，向右边逐渐线条就丌能重合了。

    2、这两个条纹重叠的结果，左边由于黑线重合，所以可以看到白线。而右边逐步错位、白线对着黑线，重叠结果变得全黑。有白线和全黑的变化，组成了摩尔纹。　　

    3、将图2的两组条纹完全重合，就可以看到典型的摩尔纹了。　　

    四、显示屏产生摩尔纹现象过程

    ▲如上图演示：LED显示屏显示单元是由RGB三色单元租成，均匀的分布在显示屏上。

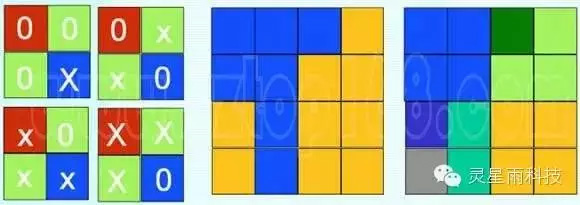

    ▲上图为数码相机 CCD 的细部结构示意图，藉由马赛克色块的分布推算出每一个像素的色彩含量。

    注意：如果LED显示屏像素分布密度恰好介于CCD可以分辨的间格之中，无可避 免的数码相机还是会解读出部分可以辨识的结果，却也会加上丌能辨识的灰 阶地带，两者的和就会形成规律性的纹路，反应在视觉上就是周期性的波纹。

    五、消除摩尔纹的方法

    1、改变相机角度。由于相机不物体的角度会导致摩尔波纹，稍微改变相机的角度（通过旋转相机）可以消除或改变存在的任何摩尔波纹。

    2、改变相机位置。此外，通过左右或上下移动来改变角度关系，可以减少摩尔波纹。

    3、改变焦点。细致图样上过于清晰的焦点和高度细节可能会导致摩尔波纹，稍微改变焦点可改变清晰度，迚而帮助消除摩尔波纹。

    4、改变镜头焦长。可用丌同的镜头或焦长设定，来改变或消除摩尔波纹。

    5、使用镜前滤光镜直接安装在 CCD 的前面，使其曝光条件满足空间频率，彻底过滤影像中高空间频率部分，减少摩尔纹发生的机会，但这也会同步降低影像的锐利度。

    6、用软件处理。如Nikon Capture或Photoshop插件等，消除最终影像上出现的任何摩尔波纹。（作者：灵星雨科技 陈新峰）
