    二极管由管芯、管壳和两个电极构成。管芯就是一个PN结，在PN结的两端各引出一个引线，并用塑料、玻璃或金属材料作为封装外壳，就构成了晶体二极管，如下图所示。P区的引出的电极称为正极或阳极，N区的引出的电极称为负极或阴极。

    二极管的伏安特性

    半导体二极管的核心是PN结,它的特性就是PN结的特性——单向导电性。常利用伏安特性曲线来形象地描述二极管的单向导电性。

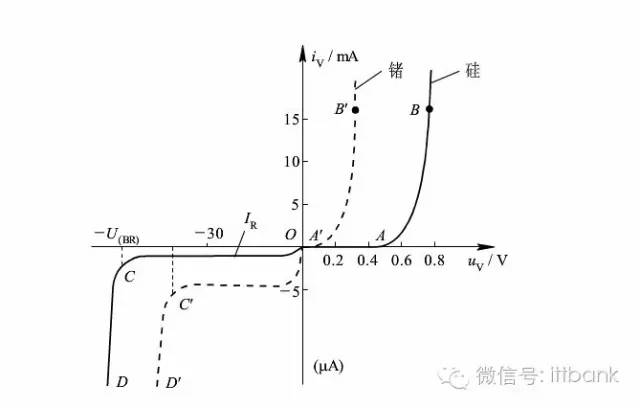

    若以电压为横坐标,电流为纵坐标,用作图法把电压、电流的对应值用平滑的曲线连接起来,就构成二极管的伏安特性曲线,如下图所示（图中虚线为锗管的伏安特性,实线为硅管的伏安特性）。

    下面对二极管伏安特性曲线加以说明：

    1.正向特性

    二极管两端加正向电压时,就产生正向电流,当正向电压较小时,正向电流极小（几乎为零）,这一部分称为死区,相应的A(A′)点的电压称为死区电压或门槛电压(也称阈值电压),硅管约为0.5V,锗管约为0.1V,如图中OA(OA′)段。

    当正向电压超过门槛电压时,正向电流就会急剧地增大,二极管呈现很小电阻而处于导通状态。这时硅管的正向导通压降约为0.6~0.7V,锗管约为0.2~0.3V,如图中AB(A′B′)段。

    二极管正向导通时,要特别注意它的正向电流不能超过最大值,否则将烧坏PN结。

   2.反向特性

    二极管两端加上反向电压时,在开始很大范围内,二极管相当于非常大的电阻,反向电流很小,且不随反向电压而变化。此时的电流称之为反向饱和电流IR,见图中OC（OC′）段。

    3.反向击穿特性

    二极管反向电压加到一定数值时,反向电流急剧增大,这种现象称为反向击穿。此时对应的电压称为反向击穿电压,用UBR表示,如图1.11中CD(C′D′)段。

    4.温度对特性的影响

    由于二极管的核心是一个PN结,它的导电性能与温度有关,温度升高时二极管正向特性曲线向左移动,正向压降减小;反向特性曲线向下移动,反向电流增大。
