显示产品行业的一场革命 解析OLED显示技术基础知识

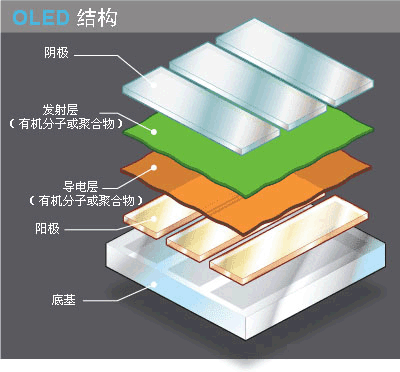

一、OLED的结构

OLED由以下各部分组成：

底基（透明塑料，玻璃，金属箔）——基层用来支撑整个OLED。

阳极（透明）——阳极在电流流过设备时消除电子（增加电子“空穴”）。

有机层——有机层由有机物分子或有机聚合物构成。

导电层——该层由有机塑料分子构成，这些分子传输由阳极而来的“空穴”。可采用聚苯胺作为OLED的导电聚合物。

发射层——该层由有机塑料分子（不同于导电层）构成，这些分子传输从阴极而来的电子；发光过程在这一层进行。可采用聚芴作为发射层聚合物。

阴极（可以是透明的，也可以不透明，视OLED类型而定）——当设备内有电流流通时，阴极会将电子注入电路。

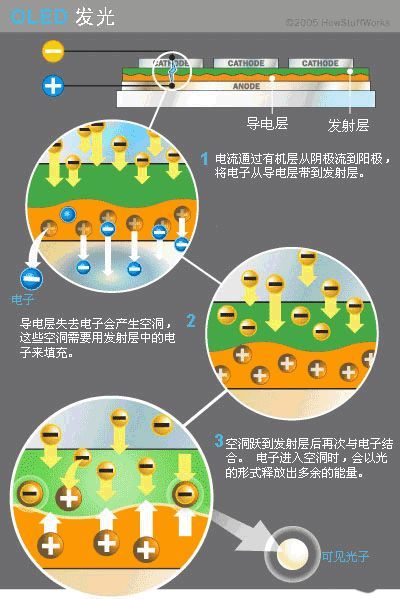

二、OLED的发光过程

OLED发光的方式类似于LED，需经历一个称为电磷光的过程。

OLED的发光过程，具体过程如下：

1、OLED设备的电池或电源会在OLED两端施加一个电压。

2、电流从阴极流向阳极，并经过有机层（电流指电子的流动）。

3、阴极向有机分子发射层输出电子。

4、阳极吸收从有机分子传导层传来的电子。（这可以视为阳极向传导层输出空穴，两者效果相等。

5、在发射层和传导层的交界处，电子会与空穴结合。

6、电子遇到空穴时，会填充空穴（它会落入缺失电子的原子中的某个能级）。

7、这一过程发生时，电子会以光子的形式释放能量。

8、OLED发光。

9、光的颜色取决于发射层有机物分子的类型。生产商会在同一片OLED上放置几种有机薄膜，这样就能构成彩色显示器。

10、光的亮度或强度取决于施加电流的大小。电流越大，光的亮度就越高。

三、OLED的分类

以下是几种OLED：被动矩阵OLED、主动矩阵OLED、透明OLED、顶部发光OLED、可折叠OLED、白光OLED等。每一种OLED都有其独特的用途。接下来，我们会逐一讨论这几种OLED。

被动矩阵OLED（PMOLED）

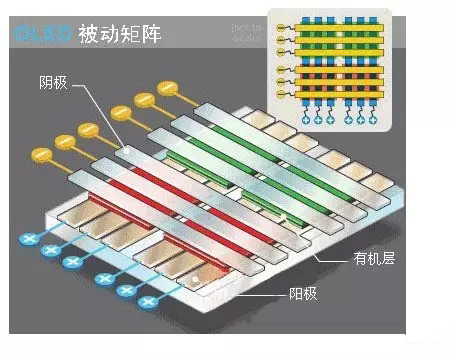

被动矩阵OLED结构

PMOLED具有阴极带、有机层以及阳极带。阳极带与阴极带相互垂直。阴极与阳极的交叉点形成像素，也就是发光的部位。外部电路向选取的阴极带与阳极带施加电流，从而决定哪些像素发光，哪些不发光。此外，每个像素的亮度与施加电流的大小成正比。

PMOLED易于制造，但其耗电量大于其他类型的OLED，这主要是因为它需要外部电路的缘故。PMOLED用来显示文本和图标时效率*高，适于制作小屏幕（对角线2-3英寸），例如人们在移动电话、掌上型电脑以及MP3播放器上经常能见到的那种。即便存在一个外部电路，被动矩阵OLED的耗电量还是要小于这些设备当前采用的LCD。

主动矩阵OLED（AMOLED）

主动矩阵OLED结构

AMOLED具有完整的阴极层、有机分子层以及阳极层，但阳极层覆盖着一个薄膜晶体管（TFT）阵列，形成一个矩阵。TFT阵列本身就是一个电路，能决定哪些像素发光，进而决定图像的构成。

AMOLED的耗电量低于PMOLED，这是因为TFT阵列所需电量要少于外部电路，因而AMOLED适合用于大型显示屏。AMOLED还具有更高的刷新率，适于显示视频。AMOLED的*佳用途是电脑显示器、大屏幕电视以及电子告示牌或看板。

透明OLED

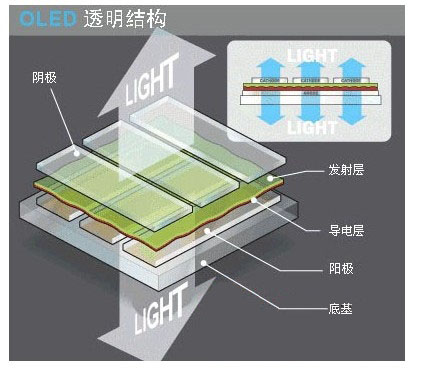

透明OLED结构 　　

透明OLED只具有透明的组件（基层、阳极、阴极），并且在不发光时的透明度*高可达基层透明度的85%。当透明OLED显示器通电时，光线可以双向通过。透明OLED显示器既可采用被动矩阵，也可采用主动矩阵。这项技术可以用来制作多在飞机上使用的平视显示器。

顶部发光OLED 　

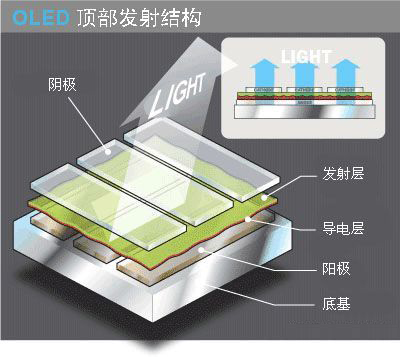

顶部发光OLED结构

顶部发光OLED具有不透明或反射性的基层。它们最适于采用主动矩阵设计。生产商可以利用顶部发光OLED显示器制作智能卡。

可折叠OLED 　

可折叠OLED的基层由柔韧性很好的金属箔或塑料制成。可折叠OLED重量很轻，非常耐用。它们可用于诸如移动电话和掌上型电脑等设备，能够有效降低设备破损率，而设备破损是退货和维修的一大诱因。将来，可折叠OLED有可能会被缝合到纤维中，制成一种很“智能”的衣服，举例来说，未来的野外生存服可将电脑芯片、移动电话、GPS接收器和OLED显示器通通集成起来，缝合在衣物里面。　

白光OLED 　

白光OLED所发白光的亮度、均衡度和能效都要高于日光灯发出的白光。白光OLED同时具备白炽灯照明的真彩特性。我们可以将OLED制成大面积薄片状，因此OLED可以取代目前家庭和建筑物使用的日光灯。将来，使用OLED有望降低照明所需的能耗。
