LED为什么必须串接电阻？

    解释这个问题要从LED的特性来分析

　　与早期的LED发光二极管相比较，新型超高亮LED最显著的特点是亮度提高了近百倍。早期LED的发光强度仅十几～几十mcd，而新型LED的发光强度最低也可达到1500mcd。另一个明显的区别是发光管颜色的产生机理不同。早期LED是通过着色封装材料来得到某一种颜色的光，也就是说封装材料起着滤色片的作用。而新型超亮LED外壳都是无色透明树脂封装，其发光体本身就能发出某一波长的光，从而呈现出某一种颜色。它广泛应用在户外广告牌、电子显示屏，交通信号灯、标志牌，汽车尾灯，LCD背光源等。

　　光谱分布：目前国内常用几种颜色的超高亮LED的光谱波长分布为460～636nm，波长由短到长依次呈现为蓝色、绿色、黄绿色、黄色、黄橙色、红色。常见几种颜色LED的典型峰值波长是：蓝色——470nm，蓝绿色——505nm，绿色——525nm，黄色——590nm，橙色——615nm，红色——625nm。

　　正向导通压降分布：早期各种颜色LED的芯片材料为GaAs，正向导通压降为1.8V左右。而不同颜色超高亮LED的芯片材料是不同的，红色、橙色、黄色LED的芯片材料为AlGaInP，正向导通压降为1.8V～2.5V，典型值为2.0V;绿色、蓝色、白色的LED的芯片材料为InGaN，正向导通压降为2.8-4.2V，典型值为3.6V。

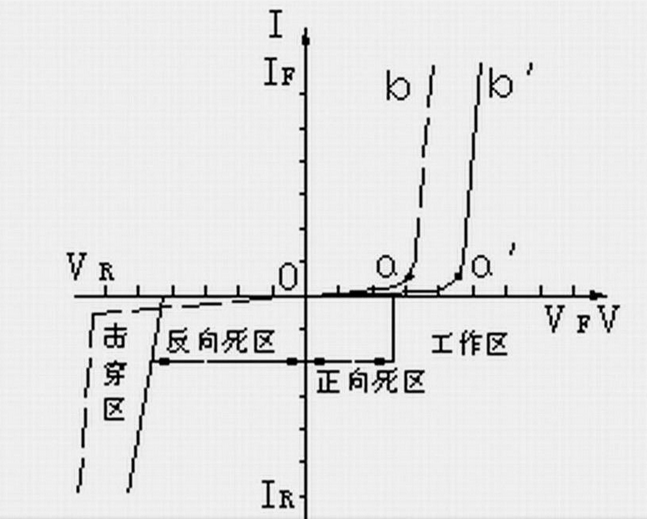

正向电压与正向电流关系曲线见图

　　由以上的LED的电压和电流关系曲线图可以看出，电压的变化和电流的上升是非线性的，就是说电压超过一定值时，电流会急剧上升，从而损坏LED。串联的LED电流在正常范围内，可当输入电压变化时，电流发生较大幅度的变化，不是低于死区干脆不亮，就是超过了极限值损坏LED，所以电路中必须串入合适的电阻，给LED一个正常的工作条件，从而使其能正常工作。另外在保证亮度的情况下，通过调整串入的电阻值使LED的工作电流尽量偏小一点，这样当供电电压出现小幅波动时LED仍然能处于正常工作状态，所以调整好电流的大小，才能使LED灯箱很好的工作并延长其工作寿命。

　　应用实例

　　超高亮LED用于户外广告牌、电子显示屏，交通信号灯、标志牌等场合时，都是大量LED串、并联组合而成的。由于LED数量很多，使用过程中不可避免地出现LED 损坏的情况，必须采取措施来提高整机的可靠性。设计LED应用电路时应注意的几个问题：1、为延长LED寿命，正向电流应降额使用，电网电压为220V时，一般取15mA左右，*高也不能超过20mA。2、考虑到正向压降的一致性问题，应尽量避免直接并联使用，一般采用串联或先串后并方式。

　　1、静电会损坏超高亮LED，尤其是绿、蓝、白色管。当用手拿取时要有必要的防静电措施，例如带防静电手腕带或手套。

　　2、焊接时电烙铁要有必要的防静电接地保护措施，尤其是焊接绿、蓝、白色管时。

　　3、由于超高亮LED视角比较小，一般为15度～30度，方向性较强，焊接装配时必须紧贴线路板垂直安装，否则亮度会大大降低。
