【实用贴】LED显示屏选用规格安全的电线电缆参照表

    关于电线电缆使用规格的计算方法，网上能查找得到的资料都是载流量估算口决和各种版本的载流量标准表，需要经过一系列换算，才能参考使用。

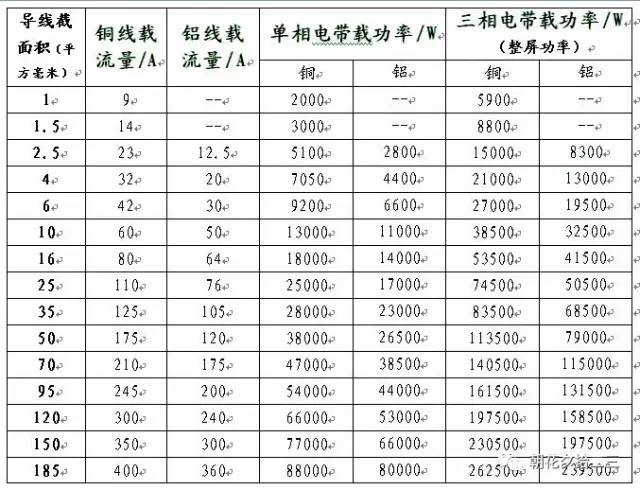

    因此，为了方便LED显示屏业内人士，下面编制了一份更直观、简单、实用的导线安全带载参考表：

    这份表结合实际经验，并参考国内电线电缆行业通用的安全载流量口诀和国际铜业协会的IEC60364-5-523标准而制定，表中数值是用近似估算法计算得出的，但计算方法相对保守，保证留有一定的安全余量，目的是为了适用于大多数型号的电线电缆（实际应用中，只需区分铜芯或铝芯）。

    只要计算出屏体的总功率，确定供电方式（单相电或三相电），再对照表中的功率值就可以选择规格匹配的主电线电缆。

    确定了主电线电缆规格后，先将屏体面积三等分，三个区域即分别为三相电三个相路的供电区域。再根据每个区域的功耗大小，再平分多个支路进行供电。一般最后一级的电线规格可以采用4平方或6平方线。值得注意的是：采用三相电供电方式时，三个相路的带载功率（面积）要尽量相等！

    表中的电线电缆指的是LED显示屏工程项目中最常用的、带绝缘护套的导线，非裸线体类型。使用环境温度为常温。如果布线有使用PVC管（不利散热），表中的带载功率或载电流值必须打8折使用，也就是乘以0.8。如果使用环境温度较高，带载功率或载电流须乘以0.9使用。如果即穿管又高温，各数值直接乘以0.7使用。
