最全的球幕影院表现形式你见过几个？

    球幕、穹幕或Dome显示系统，是指以双曲面显示屏幕形状形成对观看视点的包围，同时显示的影像内容营造出接近真实环境的空间透视效果，来达到一种沉浸于视景中的体验感。球幕显示系统是目前所有显示模式中最沉浸感的体验展示方式。

    要到达到该视觉体验效果，首先屏幕显示画面必须覆盖足够的视野空间，至少达到50%，然后是视景内容必须具备三维空间透视结构，且能正确映射于屏幕表面。

    球幕的形状和人的观赏姿态可以根据项目需求来合理进行设计。此处将总结出各种不同形态的球幕种类以及其适用场所。

    球幕的显示依靠数字投影机来投射对应的画面内容到屏幕表面完成。通常来说有单鱼眼镜头投影方式和多投影拼接显示方式。单鱼眼镜头方式由于其存在有效像素分辨率低、亮度低，以及*佳观赏视点被投影机占据的缺陷，只有在小型球幕剧场在使用。虽然IMAX球幕影院也在采用单鱼眼镜头显示方式，但是因为其使用的是高亮度高分辨率胶片电影机，弥补了普通投影技术缺陷。

    对于一套完整的球幕体验系统而言，球幕硬件只是表象，显示内容才是其核心。由于缺乏统一的标准，球幕的显示片源不能通用同时也极其匮乏。大众所能见到的球幕显示系统多位于科技馆、天文馆内的球幕系统以及大型游乐场所内主题影院，其技术也多为外国专业公司所垄断。

    随着数字展示运用的兴起。在一些特殊的场馆和展示领域，项目追求定制化的体验环境，为球幕显示系统的推广实施带来了非常理想的契机。

类型一

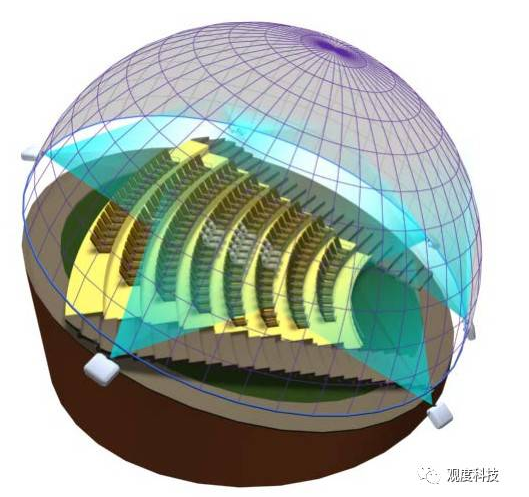

    这是多数科技馆球幕影院普遍运用的类型。屏幕部分为整半球型或少于 1/2 球切面。球冠面与地平面呈一定角度倾斜（30 度左右）。观众斜躺在座椅观看，主视点为斜上方。

    显示硬件。采用 6 台数字投影机按一定空间模式分布，画面拼接后覆盖整个显示屏幕。也有特殊项目为追求整体显示分辨率采用 8 台、10 台、12 台甚至更多的投影数量。

类型二

    此类型多见于传统的天文馆。屏幕为整半球。球冠面平行于地平面。模拟宇宙天球的形状。观众站立或环坐于球幕下方，向上仰望，如同观察宇宙苍穹。此类球幕也多以星相观察，宇宙科普教育使用为主，早期多为光学性质的星相仪，采用数字投影技术后，采用软件方式实时显示的数字星相仪逐渐普及。显示硬件系统、投影机的方案布局同上一球幕类型，采用6台或更多投影机分布于球冠边缘位置斜上投射。

类型三

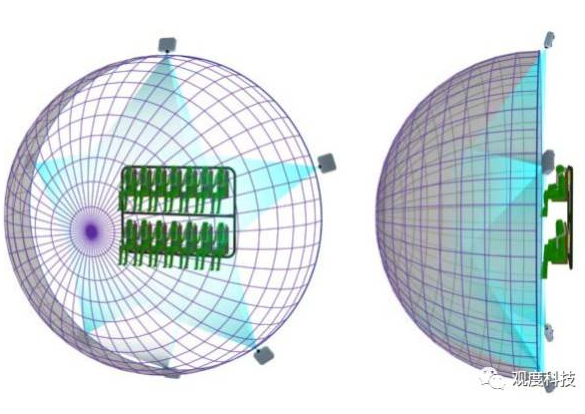

    此类型出现在一些大型主题乐园的虚拟飞翔体验项目中。将半球幕旋转 90 度竖立起来。观众悬空于球体内部进行观赏，屏幕图像遍及整个正前方视野范围。此模式最切合于人的正常视觉观赏习惯，视频画面一般采用全景鱼眼镜头拍摄，体验者如同悬空遨游的感觉。显示硬件系统、投影机的方案布局同上一类型。

类型四

    此类型也称为 720 度全天域球幕。2010 年上海世博会台湾馆即是采用此种类型。屏幕为整球型，观众在球体中心观赏，可以实现垂直 360 度和水平 360 度视野的任意角度视点观看。为了便于观众出入，在球体直径上设计一个悬空走廊。观众站立模式自由观看。显示硬件布局。为尽可能不影像屏幕画面的完整型，投影机只能安装于球体直径方向上的两个出入口位置。一共需要采用 8 台或 16 台的投影进行画面拼接。

类型五

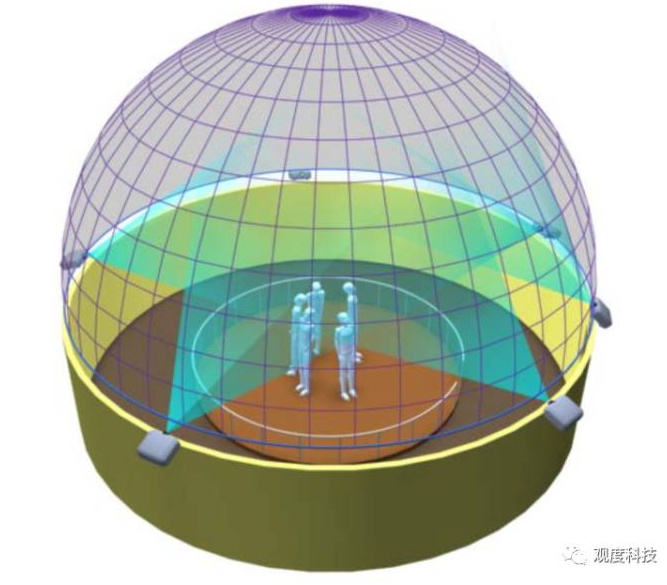

    球幕显示面积等于或超过了 1/2 球体，球冠面和地面水平。不同于类型 二，观众完全置身于球体内部，以站立模式自由观赏。影像覆盖了更多的观众视野，适合于演绎丰富的情景视频内容。显示硬件布局上。投影机藏于屏幕之后，屏幕上需要进行开孔透出投影机光线。根据球体的大小及分辨率要求，采用 7 台或更多投影进行画面拼接显示。

类型六

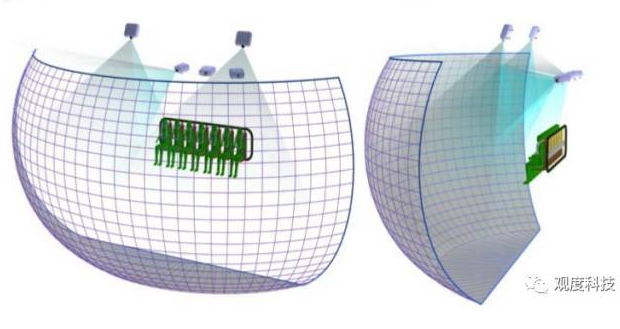

    屏幕为双曲率构造，非规则球幕，更像是一个碗状（局部）的屏幕。观众悬空于内部进行影像观看，视点着重于斜下方向，模拟在飞机上俯瞰大地的视野。影院的设计使得观众以第*视角的方式亲身体验了在空中俯瞰大地的感受。

类型七

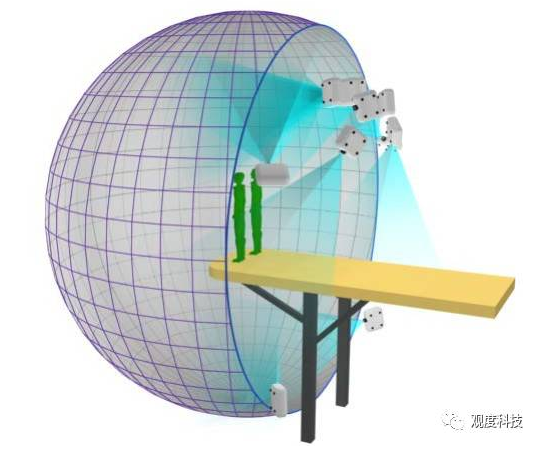

    球幕显示区域超过了 1/2 切球，最大可达到 2/3 球面。球体垂直于水平面，采用一个跳台深入球体内部作为观众承载平台。此类显示构造，观众能以最广泛的视野和保持*佳的体验位置进行视景的沉浸式体验，完全包容于场景画面之中。根据球体大小和显示精度要求，需采用 10 台以上投影机进行拼接显示。为了避开中央观赏区域对光路的遮挡，也尽可能不在球体表面开孔投射画面，投影机的安装及光路布局采用了非常复杂的设计，其影像拼接处理技术也是所有球幕种类中最难的。

类型八

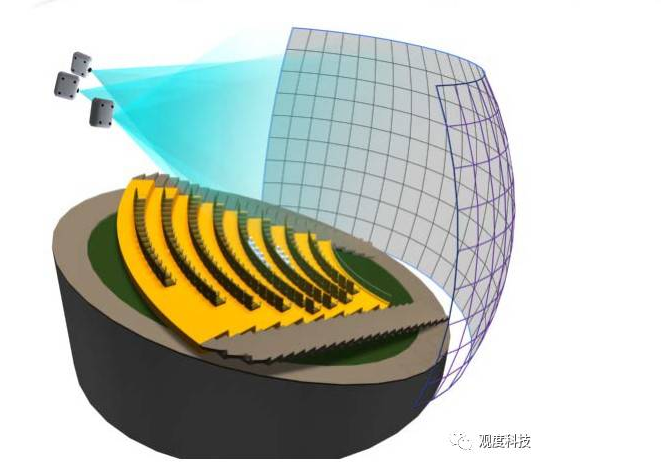

    屏幕采用双曲结构。观影方式类似于IMAX巨幕电影，但是能提供比IMAX巨幕电影更佳的视觉包容感和沉浸体验。

    其他类型

    以上只是总结了球幕主要存在的几种类型，但是并不局限于以上类型。只要是屏幕为曲型并对观赏视野形成一定的包容性，能实现沉浸感，均可以视为球幕的分类。对于定制项目，我们可以根据项目需求和现有条件进行定制设计。设计最适合的体验环境。

    屏幕的技术参数:

    正投硬幕特点：

    1、突出的抗环境光能力，支持高对比度达5000：1以上。

    2、进口光学涂层，超长使用寿命。

    3、高清晰度、大视角。

    4、色彩还原度好，图像自然、逼真。

    5、高亮度环境下图像灰雾度小，长时间观看不易产生疲劳感，有效保护视力。

    屏幕参数：

    投影方式正投硬幕

    幕面颜色金属幕（银色）  漫反射幕（白色）

    环境光吸收率80%以上

    屏幕增益系数0.7—3.0(金属幕、漫反射幕增益都可根据实际需求定制)

    水平视角：170°-60°

    屏幕均匀度≥98%

    粗糙程度：＜25μm

    色彩还原偏差≤4%

    屏幕解像率100线/mm

    入射角度18度±5

    屏幕拼接缝隙0（整张幕基）

    环境温度-40—75℃

    环境湿度30%—90%
