DMA和LED相结合，点阵屏幕玩“动态”

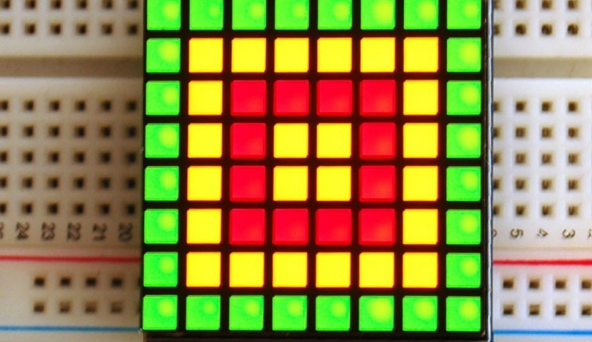

    LED是一般拿来学习单片机的基础元器件，大家肯定对它都不陌生。利用LED构成的点阵显示器件可以方便的实现大面积的显示功能，想要驱动LED点阵也并不复杂，但是如何把它驱动好，则需要我们动一动脑筋。

    如果你想要设计一个具有动态效果的LED，我们第*时间就会想到利用PWM来控制LED的亮度和闪烁状态，但如果想要控制矩阵的话，你可能会遇到非常多的问题，你的控制器是否有足够多的PWM端口？如果用普通IO口来模拟PWM端口的话，能否达到相同的扫描速度？

    对于越大的LED显示器件，我们想要实现同等无闪烁的显示效果所需要的扫描时间就更短。8×8的矩阵的话，扫描频率约为100Hz。而16×16矩阵的话其扫描频率则将剧增至1666Hz。这要求控制器要有16个以这个频率输出PWM信号的端口。这并不是一个简单的任务。

    如何解决呢？也许DMA能够提供给我们一个方便的途径。DMA（Direct Memory Access直接内存存取）是一种在现代的控制器中非常常见的外部设备。它可以在不占用CPU时间的情况下将数据从内部存储设备中移动到外部设备中，或进行相反的过程。在完成了这样的过程之后，DMA控制器将告知CPU任务已完成。而利用DMA控制器，我们就能够用它来实现高速LED显示。

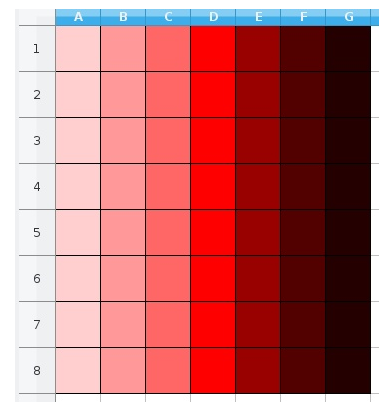

    我们首先要构建一个调色盘。上面的这个表格粗略的表示出了我们想要在LED矩阵上显示出来的内容。而转化成C语言的数组之后，它看起来是这个样子的。

    将不同的位叠加，我们就能够得到这样的一个序列。

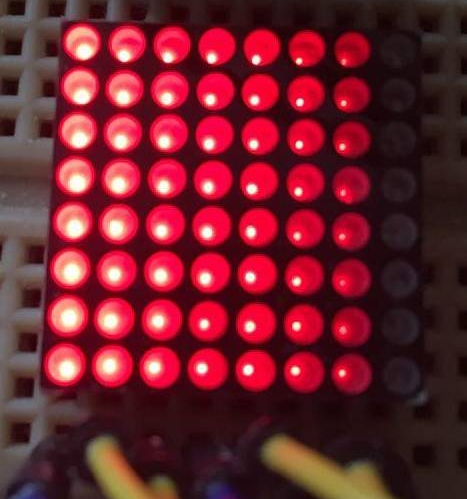

    将数据用DMA送至IO口之后，显示在LED上，我们所看到的就是这样的效果了。

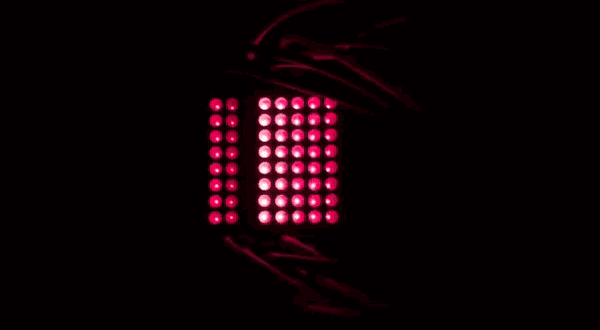

    而通过同样的查表法，我们就可以像是显存一样将数据送至LED矩阵，并构建出动态的效果了。如下图所示：

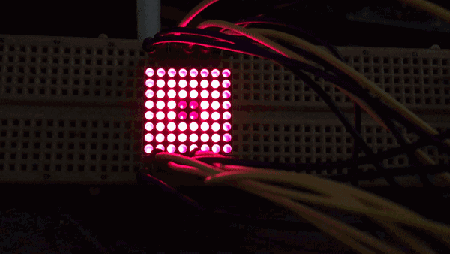

    上面，我们对于控制行的管脚送去了数据，如果我们利用两个DMA通道同时对于控制行和控制列的管脚发送数据，我们就能够构建出更加复杂一点的动画效果了。
