苹果获Micro LED显示专利涉及视角调节层 可形成全息结构

     美国专利与商标局公布了一份与微型LED显示屏相关的苹果专利，而其涉及的视角调节层有可能形成全息结构。专利文件充斥着技术性的描述，同时没有概述苹果将如何实现这种全息技术。我们唯*知道的是，这个发明可以用于从Macs到iDevices的未来苹果产品，尤其是iPhone。

　　值得一提的是，苹果于8月收购了AR眼镜显示技术厂商Akonia Holographics，而后者拥有超过200份与全息技术与显示的发明专利。另外在今年九月，映维网报道了苹果在欧洲获批的一份AR/VR头显专利。

　　在10月，另一份专利发明显示苹果有意将全息层和全息元件集成至量子点显示器中。除此之外，苹果同时在5月获批了一份与苹果电视相关的全息类型发明。

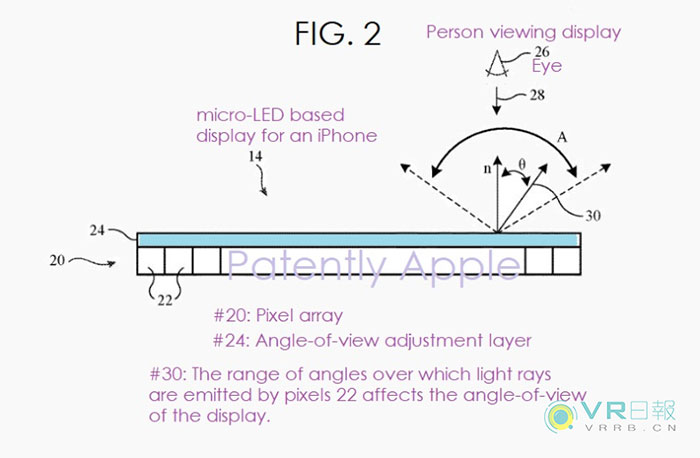

　　苹果获批的发明显示，图2的显示器#14可以是OLED显示器，又或者微LED显示器。

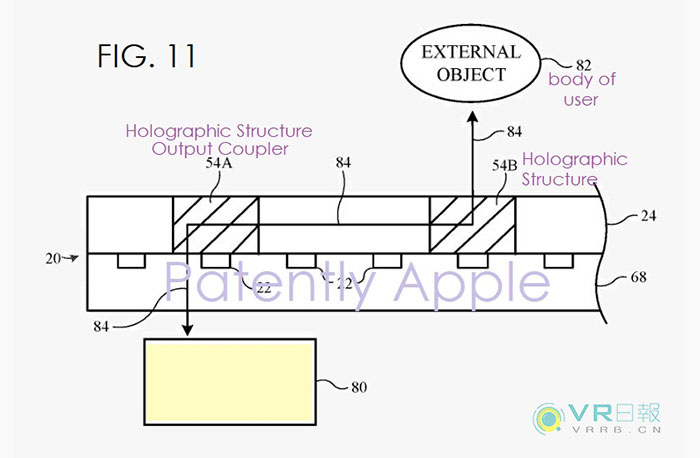

　　苹果在下面提供了一个示例，图11的组件#80包括发光装置和光检测装置，其允许组件#80用作基于光的接近检测器。全息结构MA可以与组件#80中的发光装置重叠，组件#80通过层叠#68向外发射光线#84。全息结构#54A可以用作将来自组件#80的光线#84耦合至层叠#24中的输入耦合器。

　　然后，层叠#24可作为将光线#84引导到全息结构#54B的薄膜波导。结构#54B可用作输出耦合器，将层叠#24发出的光线导至外部物体#82(如用户身体或其他外部对象)，而后者可以将发出的光线反射至结构#54B，将其作为把光线耦合至由层叠#24形成的波导的输入耦合器。

　　在引导到用作输出耦合器的结构#54A之后，反射光将引导至组件#80中的光检测器。在这种情况下，发射和反射的光可以是红外光。如果需要，这种类型的布置可以用于所有合适的光组件，如环境光传感器，状态指示灯和图像传感器等。使用全息结构和波导技术来重定向和引导来自组件#80的光可以有助于将组件#80集成至iPhone等设备的外壳中。

　　名为“Display with Holographic Angle-of-View Adjustment Structures(包含全息视角调节层结构的显示器)”的苹果发明专利号是20180321432，最初于2017年Q4季度提交申请，并于今天获得了美国专利与商标局的审批通过。由于这只是一份专利，目前映维网不确定发明将于何时应用于实际的产品之中。

　　相关专利：Display With Holographic Angle-of-View Adjustment Structures

　　专利列出的发明者是苹果新兴显示技术的Jonathan Steckel，以及原苹果显示技术的高级经理Jean-Jacques Drolet(目前供职于OSRAM Opto Semiconductors)。

　　值得一提的是，存在另一份与之相关专利。专利号为20180323242的发明名为“”Display with Nanostructure Angle-of-View Adjustment Structures(包含纳米结构视角调整结构的显示器)”。

　　相关专利： With Nanostructure Angle-of-View Adjustment Structures

　　苹果在第二份专利中指出：“当视角调整层增强来自像素的发射光的展开角时，用户的视角将得到增强。视角调整层可以由通过将激光束应用至光敏层的全息结构形成。”
