集创北方超小间距mini LED ICND2069打造显示领域新格局

随着LED显示屏的间距越做越小，除了显示效果的要求更高了，温度和功耗的难题也困扰着所有生产商。传统的节能措施已经不能满足要求，集创北方基于2055高性能PWM平台，推出了更高端共阴极解决方案ICND2069，保持优异的显示效果的同时大幅降低了小间距及mini LED产品的功耗和温度，开启了共阴极LED显示的大规模量产之路。ICND2069凭借优异的性能引领整个行业产品的发展方向。

节能降温

ICND2069具有四重节能措施

1.共阴节能：R/GB分开供电，消除红色无用功耗

2.动态节能--根据实际显示画面，消除无用功耗

3.黑屏节能--待机休眠模式可省电50%以上

4.低转折节能--4档可调节恒流拐点电压（0.16V/0.24V/0.32V/0.4V）

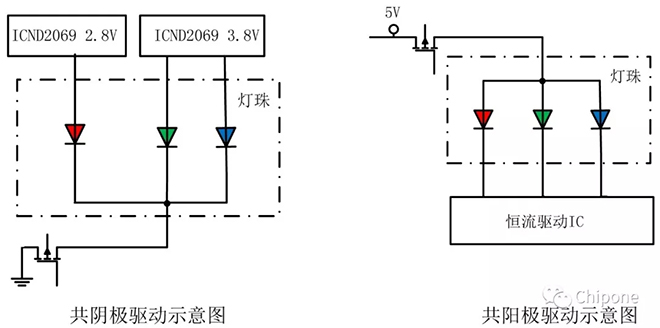

相较于目前共阳极LED显示屏驱动方案，共阴极使用更低的双电源电压（2.8/3.8V）供电，进而有效达到节能降温，功耗最大可降低30%以上，温度降低10℃以上。

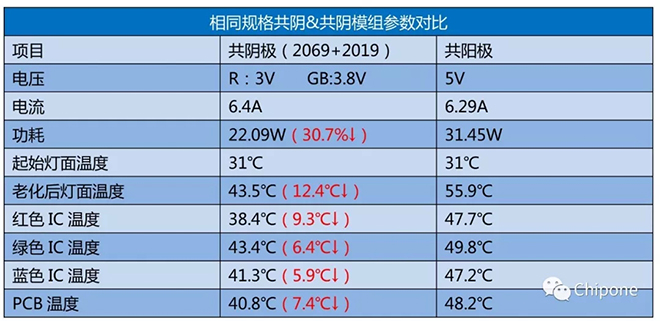

下表为具体相同规格共阴&共阳模组实测对比数据，相对于共阳极模组共阴极模组能极大的降低功耗和温度，实测功耗降低30.7%，灯面温度降低12.4℃，IC面及PCB均能降低5℃以上，能最大限度提高灯珠寿命和模组可靠性。

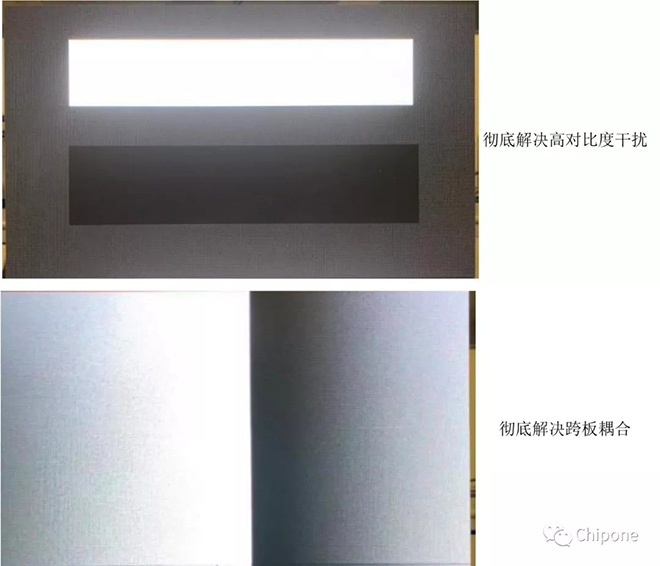

解决跨板耦合及高对比度干扰

ICND2069秉承了ICND2055优异的显示性能，在45扫应用中依然能有效解决跨板耦合及高对比度干扰问题，同时依然能达到刷新率3840hz以上灰度等级14bit的配置。

降低亮度，灰阶及色差还原完整性

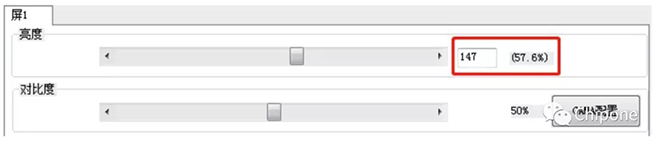

通过软件调节将亮度逐步从100%降低，观察灰度渐层的完整性以及低灰度画面的色差还原的完整性；

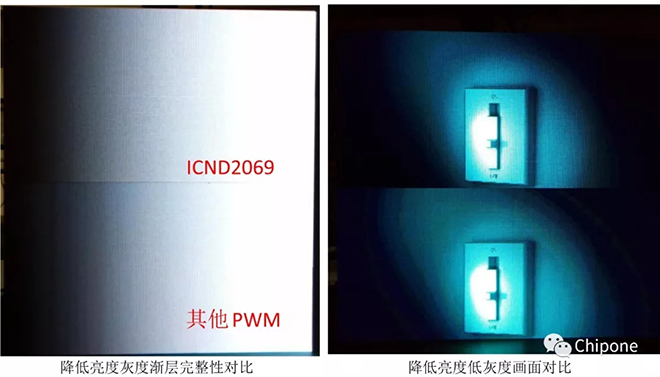

ICND2069在降低亮度的过程中依然能保证较好的灰度渐层的完整性，低灰度画面也能保证色差还原的完整性，无色度突变现象。

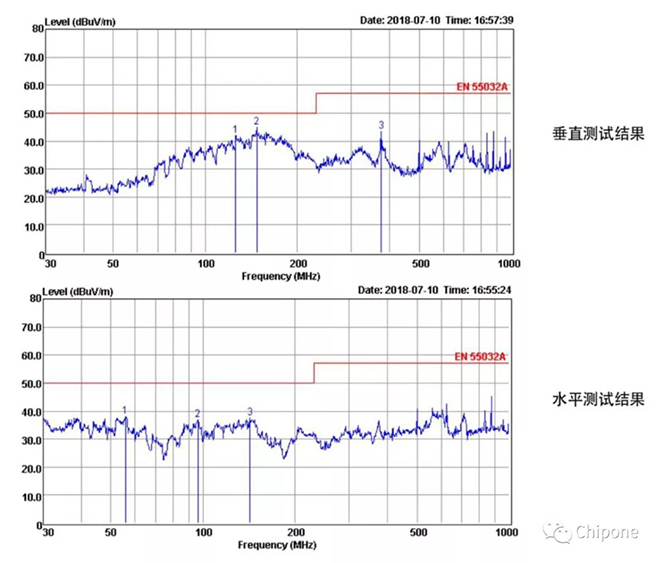

EMI改善

传统的显示灰阶时钟GCLK需要由控制器提供，ICND2069采用全新信号协议，內建分频产生GCLK，进而减少线路中的高频信号。整体电路中只有极低的DCLK频率，大大降低了EMI。经实际测试未做任何EMI整改措施的ICND2069箱体能轻松通过Class A等级。

HDR支持

ICND2069依靠內建PLL的方式，可以在16扫时实现16bit灰度，支持更好的HDR效果，实现宽色域和高对比。目前已经配合主流控制系统厂商完成对HDR的全面支持。

结语

通过大量小间距、MINI LED和COB的实际应用测试，ICND2069功耗大幅降低，成本结构合理，通用性强，是共阴极驱动的*佳可量产解决方案。集创北方将继续加大研发投入力度，不断突破技术创新，为用户提供高端共阴极解决方案，引领整个行业的技术升级发展。
