【科普】为什么回路电流走零线，漏电电流走地线？

   为什么回路电流走零线不走地线，漏电电流走地线不走零线？这是经常都会被问到的问题，也是电工小白都会问的问题，下面就一起来看看：

   因为零线和地线在电器上的接线位置不同。零线是工作线，自然会接到用电设备上。而地线作为保护线使用，直接接在了电器外壳上。

   这样一来，正常情况下工作电流一直在回路内——也就是用电设备上，电流当然通过零线了。当电路发生漏电时，会导致电流外泄（否则怎么叫漏电呢）。外泄的电流会流经电器外壳，于是就通过接在外壳上的地线流走了（没有接地线的话，电流就通过人体流走，导致人体触电了）。

   所以为什么正常工作电流不走地线，漏电电流不走零线——就好像咱俩一人摸着一根电线，自然是谁的电线里有电谁就触电了；没电的电线就不会触电。

   补充的小常识:零线和地线的原理

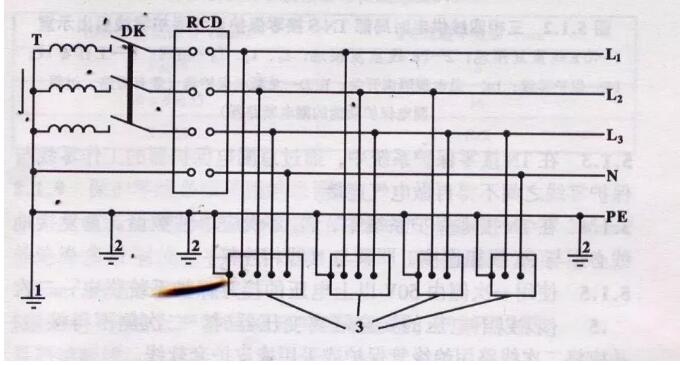

   在TN-S系统中：

   零线：发电机有三相绕组，三相之间的空间角为120°，它们的夹角叫做“中性点”。为了防止中性点位移，因此给中性点做接地，接地之后引出的线叫做“零线”（也可以叫“中性线”）——未接地的TN-C系统中，严格来说从中性点引出的线只能叫“中性线”而不能叫“零线”。

   地线：只做一个接地体，这个接地体不与变压器（发电机）上的任何设备连接。从这个接地体上引出一根线，就叫做“地线”。

   地线和零线都做了接地，所以它们的电位都是0。但是零线除了接地以外，还和变压器的中性点连在了一起，所以它可以做工作线。而地线只是一个接地体，所以它只能做保护线。
