做弧形LED显示屏，弧的最小半径需要多少？

一个弧形建筑体要安装LED显示屏，既定的规格型号模组能不能拼装出完美弧形效果，与建筑体弧的半径大小有关系，与模组的底壳形状也有直接关系。

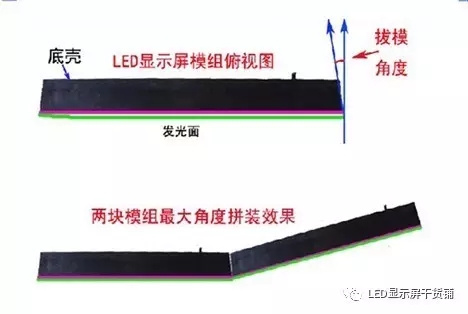

LED显示屏能做弧形屏或圆环形屏，是因为模组套件底壳有拔模斜度！

如上图，假如知道模组规格、拔模角度，且模组之间是以最大角度弯切，那么模组最后拼成的弧形的半径就可以借助CAD计算出来。

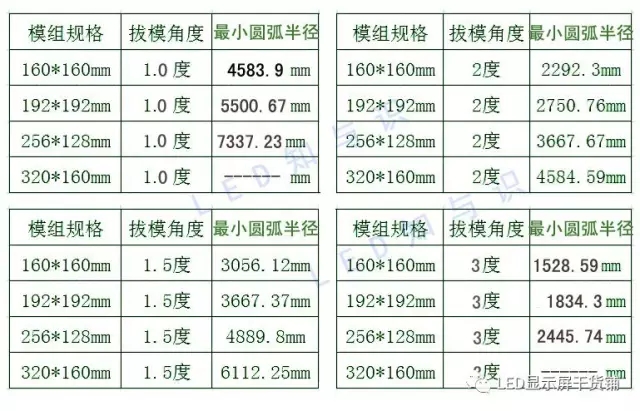

以下是市面上最常见的LED显示屏模组规格和常见的底壳拔模角度（1、1.5、2、3度）以及它们可形成的圆弧的最小半径：

所以，如果要评估一个圆弧建筑体是否能做弧形屏，需要先向厂家了解LED显示屏模组底壳的拔模角度，并计算出圆弧建筑体的半径，再与表中的数据比对，只要圆弧半径大于最小半径即可拼装出完美弧形屏或环形屏，小于最小半径则会有缝隙。

而一个圆弧的半径则可以这样计算：

1、如上图，先拉线测量出弧线的弦长b；

2、再测量出弦线中心点到弧线顶的垂直距离a（弦高）；

3、由勾股定理可得：R2=（R-a）2+（b/2）2；  换算下，即：

4、计算得出半径R后，与上面表格中的数据对照比较，半径大于表中的最小半径则适合做弧形屏或环形屏。
