全球首家！台积电官宣：正式启动2nm工艺研发！

   这几年，虽然摩尔定律基本失效或者说越来越迟缓，但是在半导体工艺上，几大巨头却是杀得兴起。Intel终于进入10nm工艺时代并将在后年转入7nm，台积电、三星则纷纷完成了7nm工艺的布局并奔向5nm、3nm。

   现在，台积电又官方宣布，正式启动2nm工艺的研发，工厂设置在位于台湾新竹的南方科技园，预计2024年投入生产，时间节奏上还是相当的快。

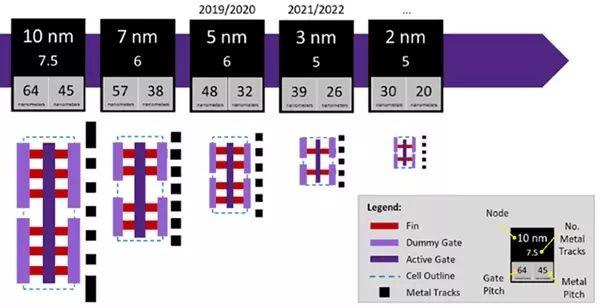

   按照台积电给出的指标，2nm工艺是一个重要节点，Metal Track(金属单元高度)和3nm一样维持在5x，同时Gate Pitch(晶体管栅极间距)缩小到30nm，Metal Pitch(金属间距)缩小到20nm，相比于3nm都小了23％。

   台积电没有透露2nm工艺所需要的技术和材料，看晶体管结构示意图和目前并没有明显变化，能在硅半导体工艺上继续压榨到如此地步真是堪称奇迹，接下来就看能不能做到1nm了。

   当然，在那之前，台积电还要接连经历7nm+、6nm、5nm、3nm等多个工艺节点。

   其中，7nm+首次引入EUV极紫外光刻技术，目前已经投入量产；6nm只是7nm的一个升级版，明年第*季度试产；5nm全面导入极紫外光刻，已经开始风险性试产，|中国半导体论坛公众号|明年底之前量产，苹果A14、AMD五代锐龙(Zen 4都有望采纳)；3nm有望在2021年试产、2022年量产。

   三星也早就规划到了3nm，预期2021年量产。
