BOE 叠屏(BD Cell)技术揭秘

类别:行业新闻发表于:2019-08-02 10:39

摘要:7月8日,海信U9叠屏电视发布,该屏幕搭载的是京东方 BD Cell显示面板,此外在DISPLAY CHINA 2019、SID2019等展会中,京东方携65寸UHD BOE BD Cell技术重磅亮相,双层面板的LCD显示屏高清、超高对比度显示效果比肩OLED。

7月8日,海信U9叠屏电视发布,该屏幕搭载的是京东方 BD Cell显示面板,此外在DISPLAY CHINA 2019、SID2019等展会中,京东方携65寸UHD BOE BD Cell技术重磅亮相,双层面板的LCD显示屏高清、超高对比度显示效果比肩OLED。




一、什么是(BD Cell)


BOE BD Cell(双层Cell)


从显示效果上看,BD Cell改善了CR— Contrast Ratio 对比度(明暗比)、分区数。

看电视对比度(CR)这个指标很重要吗?

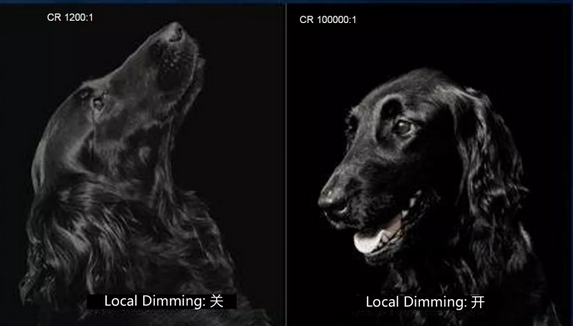

是的,拍出来的狗狗更好看了。

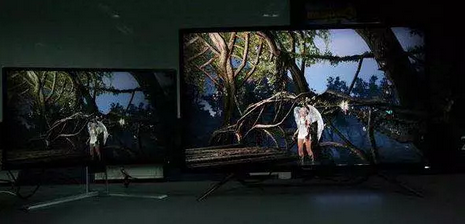

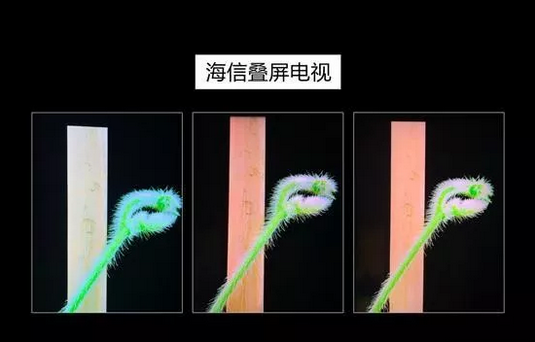

游戏中的仙女,穿什么衣服看得清了。




专业名词解释:Contrast Ratio是对比度的意思,也就是对某一设备或环境而言的最亮和最暗之间的Intensity的比例。传统LCD对比度一般大于1000:1,OLED对比度一般大于100,000:1,而BD Cell的静态对比度高达:500,000:1。


BD Cell超高清显示屏是TFT-LCD技术的升级与突破,双层Cell组合设计实现超高对比度,超强色彩表现力,百万像素级分区(分区数:2,000,000),画质体验可媲美OLED,可以给观者带来全新的震撼视觉体验。

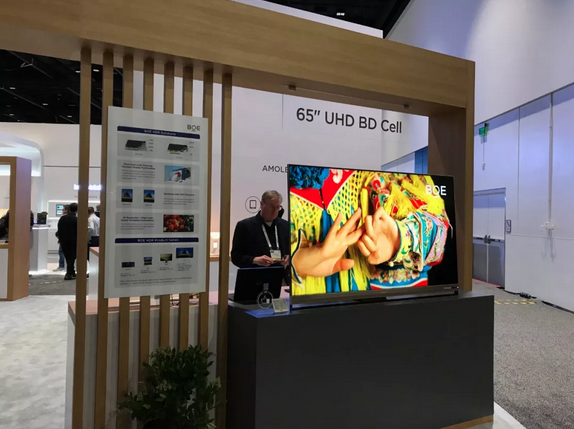

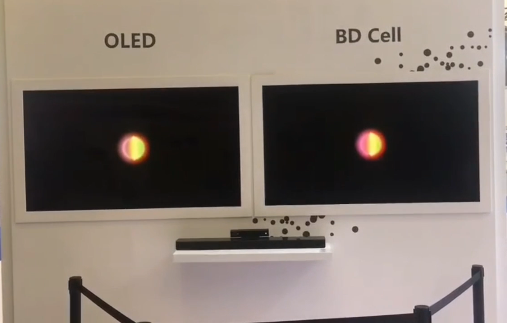

2019年SID 京东方 BD Cell展台

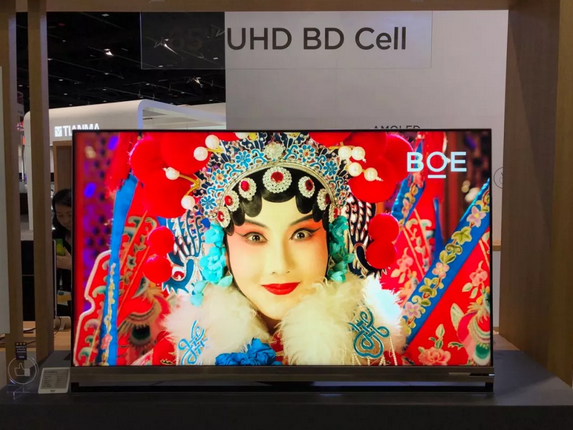

2019年SID 京东方 BD Cell展台


二、技术原理

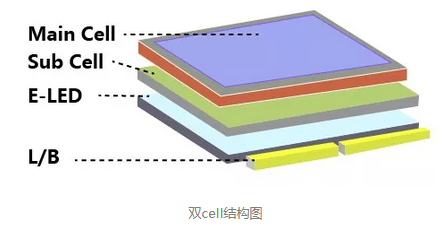

BD Cell超高清显示屏在结构上的主要的特点是:双层Cell(Sub Cell、Main Cell)

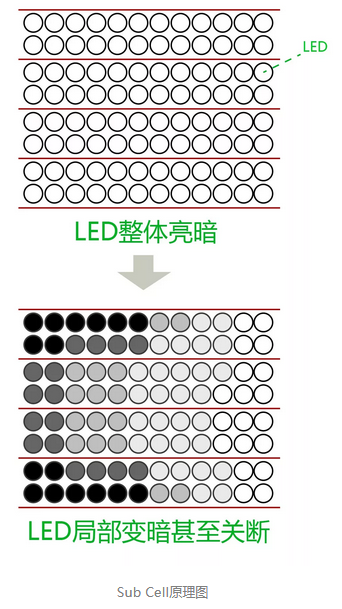

Sub Cell:65寸FHD显示面板可以实现屏幕的百万分区(分区数:2,000,000),每个分区单独控制开关明暗,使得画面更细腻,如下图:




Main Cell:为画面的显示部分,涵盖彩膜的65寸UHD显示屏。

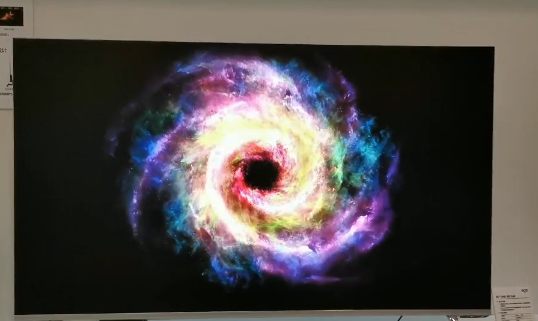

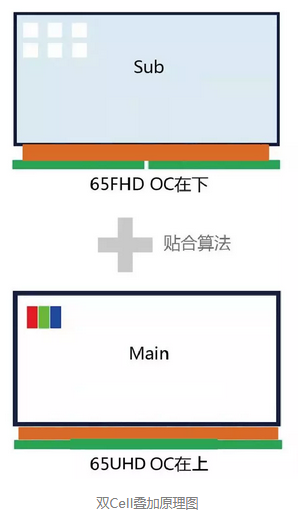

双Cell叠加效果图


由于双层Cell的叠加设计,使得画面暗处更暗,从而提高画面的对比度,图像显示更加清晰,有更丰富的细节。


液晶电视通常只有一个液晶面板,可以产生彩色的全景,由背光系统照亮。BOE BD Cell推出了第二种单色面板,可以更精确地控制光输出。彩色LCD层下面的单色LCD层在它们到达产生全画面的彩色层之前阻挡来自应该是暗的像素的光。它有效地充当每像素滤光器,比大多数其他液晶电视的基于区域的背光调光更精确地控制亮度。。。。


相关显示参数:


分区数:2,000,000

静态对比度:500,000

模组厚度<7.5mm


三、技术优点


1、超高对比度


BOE(京东方)推出的 BD Cell超高清显示屏是TFT-LCD技术全新突破,通过搭载HDR(高动态光照渲染)技术,可以让图像亮部更亮、暗部更暗,实现500000:1的超高对比度,色彩表现力更强,画质体验可媲美OLED。


2、超高清体验


65英寸超薄4K 像素级分区显示产品,可以给观者带来全新的震撼视觉体验。


通过采用Local Diming(局部背光调节)技术可将屏幕分为百万个单独区域,模组薄、控光分区多,显示细腻,能够在亚毫米级范围内进行更加精细的亮度调节,让观赏者不会错过每一个画面细节,真正享受到超高清体验。还可实现12bit色深使画面低灰阶过渡自然,功耗更低,信赖性稳定,十万级超高对比度,完美显示体验真的“不只是黑”。BOE知识酷



中科院院士欧阳钟灿在接受人民网采访时表示,当他初次看到叠屏电视样机时,直观感受是“震撼“。


欧阳院士介绍,液晶电视此前在与OLED电视的比较中,有两大技术指标被压制:一是对比度,二是广视角。但海信叠屏电视研发成功,把这两个问题都解决了。


相对于传统液晶电视,海信叠屏电视在很多关键技术指标上都有了巨大跃升。比如,将普通液晶电视的对比度提升10倍以上,实现150000:1的超高对比。在这一核心指标上已经可以媲美甚至碾压OLED。


再比如,可有效减少普通液晶存在的“漏光”问题,带给用户全视角的观看体验。普通液晶的“漏光”问题,会影响对比度以及画质表现,这也是此前OLED阵营优越感所在。海信叠屏电视大大改善了液晶的光晕和漏光现象,这才有了暗场亮度指标媲美OLED水准,峰值亮度高于OLED以及实现高达12bit的灰阶控制。


从中国电子标准化研究院测试实验室的测试数据来看,海信叠屏电视在峰值亮度、暗场亮度、动态对比度、动态范围、色域覆盖率和色彩准确性等方面超越OLED电视的 HDR认证要求。


对于叠屏电视的未来市场前景,欧阳院士十分看好。据欧阳院士介绍,叠屏电视的成本只有OLED电视的2/3。“现在我们液晶电视的生产量很大,价格还会往下降。原来OLED电视叫高端电视,液晶电视变成没有高端电视了,有了叠屏电视以后,液晶电视从此也有了高端电视,而且是便宜的高端电视。”他说。


这意味着,在高端电视的赛道,除了OLED电视之外,将出现全新升级的叠屏电视,而由于后者更具经济性特征,因此在高端电视市场的竞争过程中会占据一定的优势。


在欧阳院士看来,叠屏电视的研发成功,突破了液晶产业发展天花板,对于中国显示行业来说具有里程碑意义。


从市场大环境来看,液晶阵营也到了必须拿出“杀手级”创新技术的关键时刻了。奥维云网数据显示,2019年第*季度电视市场零售量规模1202万台,同比下降1.1%,零售额规模349亿元,同比下降13.1%。再往前看,整个2018年,中国彩电市场零售量规模为4774万台,同比仅微增0.5%,增长几乎停滞,而零售额则同比下降8.6%。


低价换量的增长方式已经不灵,反而让彩电行业的整体利润水平持续下滑,从高点时的5%一路下滑至如今的1.5%,生存愈发艰难。如果没有带动产业升级和消费升级的技术创新,还是一味无底线地进行比拼价格,电视行业的前路将十分暗淡。


叠屏电视的出现,无疑恰逢其时。一方面,打开了占市场95%以上的液晶市场的升级空间,将行业竞争拉回到技术驱动的正常轨道上来;另一方面,推动了液晶阵营的产品结构调整,填补了高端液晶电视的市场空白,并在一定程度上化解了OLED阵营带来的挑战。(钉科技)

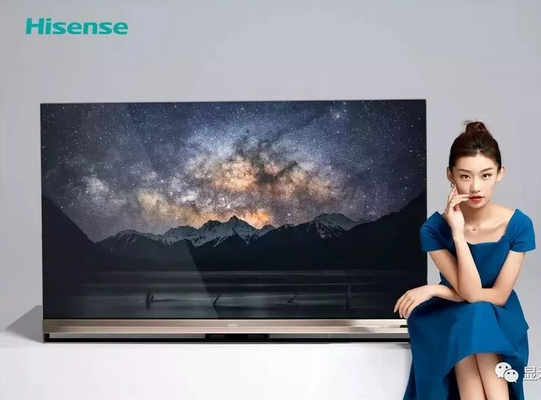

source:Hisense

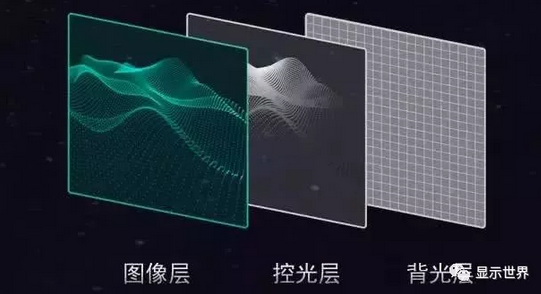

据海信方面介绍,所谓的叠屏电视,从基本原理上来说,叠屏电视在液晶电视彩色面板和背光源之间,增加一层控光面板,利用自主研发的叠屏双控算法控制上下两层面板显示,上面板呈现细腻色彩,下面板精控明暗细节,具备像素级控光能力和超高对比度表现力,所以又称为观星级叠屏电视。


海信首席科学家刘卫东介绍,叠屏电视在超高对比度、丰富色阶和广视角这三方面取得了重大突破。正是因为独有的叠屏控制算法,从而才可能在电视行业内首次实现了背光层、控光层、图像层的高效协同控制,在提升画面对比度的同时,也突出了色彩的层次。


液晶电视“天花板”在哪?


刘卫东称,从ULED1.0发展到ULED4.0,目前已经可以做到1056分区,实现万级静态对比度;而在此基础上,U9做到了子像素级控光,实现10万级静态对比度,“相比传统液晶电视在暗范围色彩空间的缺失,以及OLED电视在高亮度范围色彩空间的急剧减少,U9可实现全范围色彩空间表现”。



source:Hisense


“从过往的发展历程来看,很多技术都不是由中国企业第*次发布的,但这次叠屏电视是中国企业的首创”,中国科学院院士、液晶显示领域专家欧阳钟灿称,“咱们国家在显示领域今年有两个大事情,一个是自己生产的柔性屏打破了三星的一家独大;另一个就是液晶显示方面,可能会改变高端电视市场的格局”。


技术突破在哪里?


所谓技术突破主要是指算法和芯片。


算法上,叠屏电视的核心不在于多了一层面板,核心技术是独有的叠屏控制算法,在行业内首次实现了背光层、控光层、图像层的高效协同控制;芯片层面,在叠屏电视出现之前,行业内一台电视平均使用三颗芯片,分别是SoC主芯片、画质芯片、面板持续控制芯片。而叠屏电视采用了五颗芯片,分别是双TCON屏控芯片、SoC AI芯片、叠屏超画芯片以及Local Dimming背光控制芯片。


source:Hisense


在真实的视觉体验上,叠屏控光画质算法实现对像素点的单独控制。在超高对比度上,经过权威机构的认证,U9E的动态对比度达到1780000:1的百万级级别。而通过三重控光技术,实现了超强控光效果。

责编:邓蕊玲

来源:新浪科技
