苹果、三星都在发力，Micro LED时代要来了？

   日前，苹果在欧洲发布一项新的Micro LED专利，三星电子公布Micro LED价格，表示量产成竹在胸。莫非Micro LED时代真的要来了……

   苹果发布一项新的Micro LED专利

   Apple(AAPL-US)加速采用Micro-LED的时代，很可能正在来临，因近期Apple又于欧洲发布了一项新的Micro-LED专利，苹果今年以来已连续对Micro-LED发布和取得专利。

   此前2019年5月，Apple取得了一系列量子点技术的Micro-LED专利；而更先前的4月，Apple取得了Micro-LED显示器的第三项专利，可用于未来的iMac、MacBooks、任何i开头的设备，以及电视。

   而7月下旬，有传言指出两家台湾地区的Micro-LED供应商被苹果选中生产未来的高端Micro-LED显示器Apple Watch。

   苹果于2019年8月1日在欧洲发布了一项新的Micro-LED显示器专利。接着申请「便携式电子产品，计算机和电视机等采用带薄膜晶体管TFTs玻璃基板的最先进显示器」。

   该技术用于控制基于液晶像素的背光传输。最近，已经引入了诸如配备有机发光二极管(OLED)的发光显示器。

   Apple的发明涵盖了能具体描述发光结构和形成发光结构的方法。一种形成发光结构的方法包括在一个或多个相应的临时基板上形成一个或多个LED取样，并将一个或多个LED取样转移到载体基板，接着图形化。

   LED取样进入LED台面结构，并将LED台面结构转移到显示基板。

   根据一些实施案例，这些处理程序可以促使LED的集成缩放到较小的微尺寸，以及LED周围和上方的光学结构集成和减轻的校准的困难。

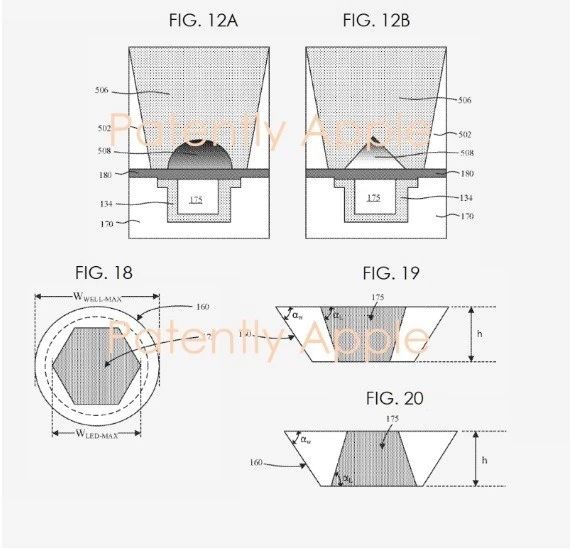

   在Apple的专利中，图12A是LED上方的透明半球高折射率透镜的示意性横截面侧视图。图12B是LED上方的透明锥形高折射率透镜的示意性横截面侧视。图18是合并结构中的Micro-LED的示意性顶视图。图19-20是合并结构中的Micro-LED。

苹果专利申请图(图片来源：www.patentlyapple)

   Apple的专利申请WO2019147589于2019年8月1日在欧洲释出。它于2019年1月22日提交。其他原始工作可追溯回2018年。上市日程目前还不得而知。

  虽然对于许多的果粉来说艰深的专有名词可能造成阅读的困难，但可以预期的是，苹果将在未来推出更多更新更酷的新产品。（新闻来源：钜亨网）

   三星电子公布商用Micro LED的价格

   近日，有媒体翻译韩国网站的消息称，三星电子北美分公司初次公布了商用Micro LED模组“The Wall Professional”的价格。

   尺寸为806.4×453.6×72.5㎜的三星商用Micro-LED模组基本模组价格为2万零33美元。

   对比之前三星仅提供定制式Micro LED产品，此次公布Micro LED模组价格，意味着三星可以进行量产，但是高昂的价格看起来距离普通消费者还需要很长的一段时间。

   2018年三星在CES上推出了一款名为“The Wall”的巨型4K电视。它基于三星的MicroLED屏幕技术制成，尺寸高达146英寸，专为电影院设计。

   彼时，这款电视引起了业界的一致关注，它的亮点并非是146英寸Micro LED屏幕，而正是“模块化”。

   三星电子视觉显示事业部总裁Jonghee Han当时表示，The Wall代表着一个突破，那就是成为全球初款消费级模块化Micro LED电视。

   The Wall采用了Micro LED的技术，同样拥有自发光的特性，这台电视的峰值亮度可达2000尼特，白色色调更加明亮、黑色则更加深邃，自然色彩也会更加真实。

   韩国网站的消息表示，用基本模组“The Wall”拼接起来的146英寸产品，需要横向纵向各4张共16张模组。146英寸Micro LED产品提供16个模组和2个辅助模组共18个模组，包含安装费、手续费等一台价格约为40万美元。

   三星电子公布Micro LED模组价格，在一定程度上也意味着其已经有把握进行量产。此前Micro LED产品只是小规模定制生产，此次公布价格意味着三星电子将积极接受市场订单。实际上三星电子近也表示出对Micro LED量产技术的信心。

   三星电子在近期的业绩说明会上表示，Micro LED是用微细颗粒进行量产的技术，三星电子是半导体行业的企业，拥有微细工艺至高水平的量产技术，计划明年将推出家用大尺寸产品系列，具体时间要根据市场情况来定。相关专家分析，虽然普及至大众市场还需要一段时间，但是技术发展很快，而且是模组式生产，生产成本有望进一步降低。

   Micro LED与目前的LCD和OLED相比，亮度、明暗比、色彩表现等所有画质指标均突出，视角也很广，包括发光效率、光源寿命、耗电量等耐用性和效率方面也很优异。

   7月，在北京的三星The Wall模块化Micro LED电视媒体鉴赏会上，三星电子大中华区消费电子部总裁李廷柱表示，“The Wall的创新实现了显示屏三个方面的自由：尺寸自由、比例自由、分辨率自由。”

   三星The Wall采用模块化Micro LED屏幕，可提供72英寸到292英寸的充分可选择空间，机身厚度始终保持30毫米之内。此外，三星The Wall还配备了三星独家的AI画质引擎Quantum Processor Flex，并支持Quantum HDR技术，可以实现2000尼特的峰值亮度和120Hz的屏幕刷新率。

   除此之外，The Wall还支持传统的16:9的画面比例以及21：9等多种宽高比，在分辨率上The Wall也提供了4K到8K的不同选择。为了更高的融合使用场景，三星The Wall还支持“环境屏”模式，搭配可定制的装饰框架，与周围环境无缝融合。

   三星电子相关负责人还表示，Micro-LED虽然价格非常高，但定制的需求一直有，“The Wall Professional”目标是B2B市场，但是也有许多个人消费者的订单。

   多厂商加快布局Micro LED/Mini LED

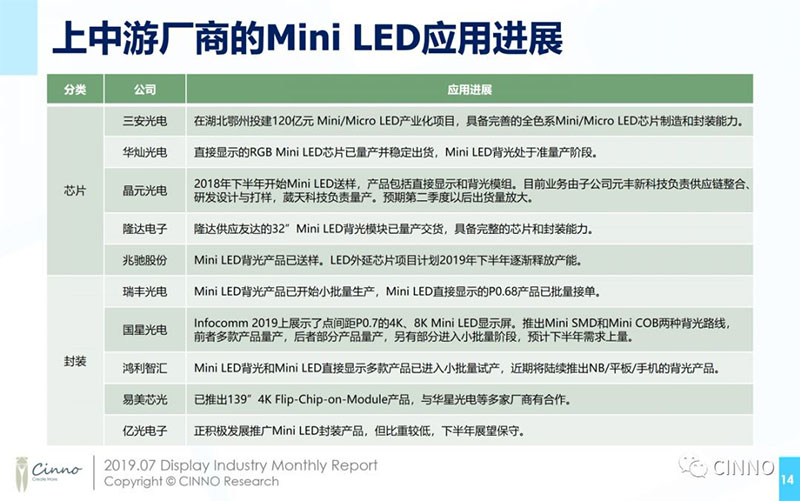

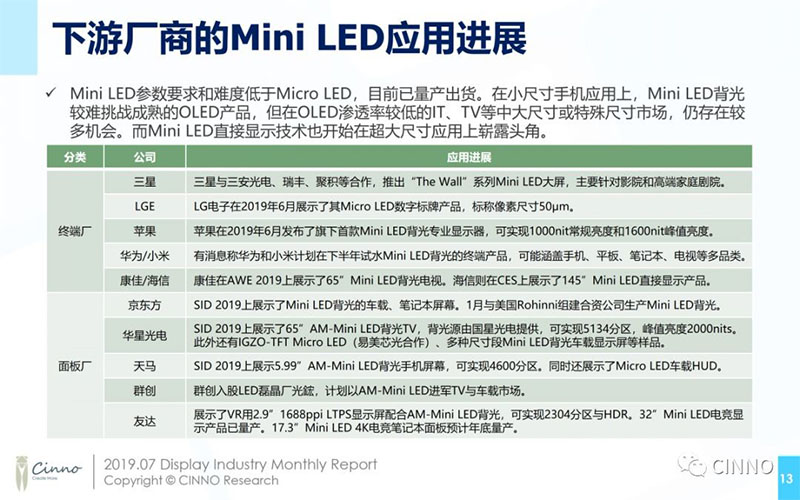

来源：CINNO Research 7月面板月报-Micro LED产业的持续推进，三安湖北开工

   据赛迪研究院2019年研究报告，目前全球Micro-LED的开发机构已经超过140余家。Yole Développement专利研究报告显示，华星光电、京东方、中科院长春光机所、歌尔股份是中国大陆Micro-LED研发较为活跃的企业和机构。此外，三安光电等企业已布局了Micro-LED产业，三安光电将Micro-LED视作未来重点发展方向。

   在这些参与厂商中，率先让Micro-LED浮出台面的Apple，同时也拥有着(在收购Luxvue之后)目前拥有最广泛的Micro-LED专利组合。而LG和华为也是强大的竞争对手。

   三星呢，虽然较晚进军Micro LED市场，但也一直积极加强专利布局。在过去十年中，三星电子在韩国一共申请了24件Micro-LED专利，三星显示器公司申请了24个专利。与此同时，三星电子还“积极地寻找可收购或授权技术的公司”，比如投资了30%的台湾公司錼创科技即PlayNitride所有权。该公司具备以Micro-LED芯片制作技术为首的巨量转移技术、不良芯片检出和维修技术。除了PlayNitride，三星2018年初还与三安光电(San’an Optoelectronics)达成项协议，计划共同开发Micro-LED显示器。

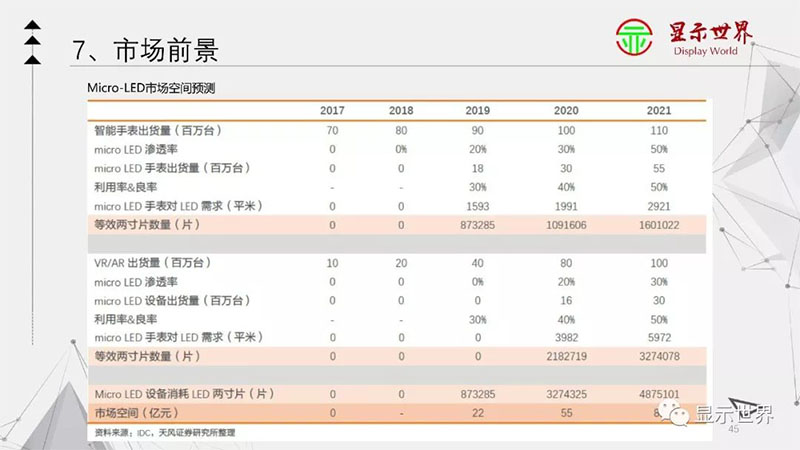

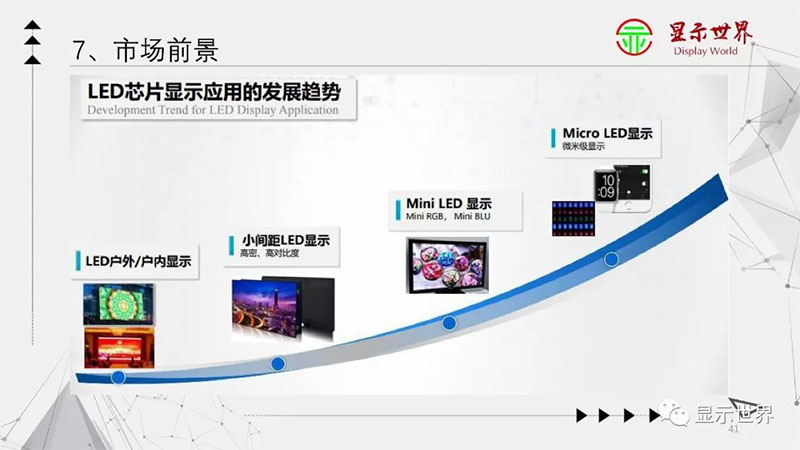

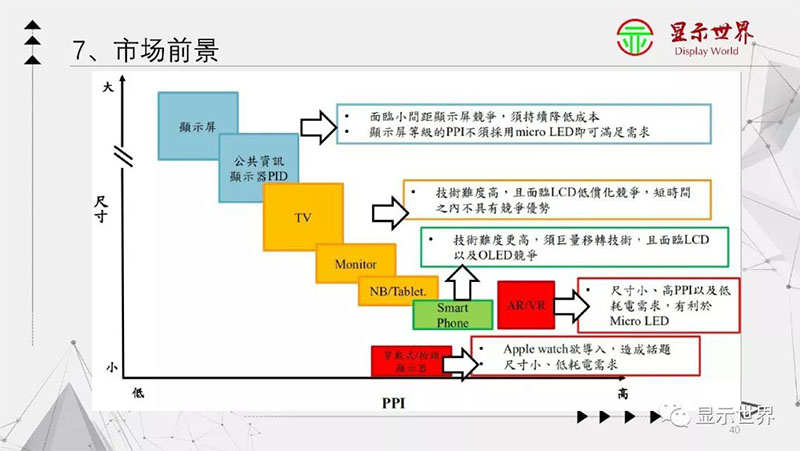

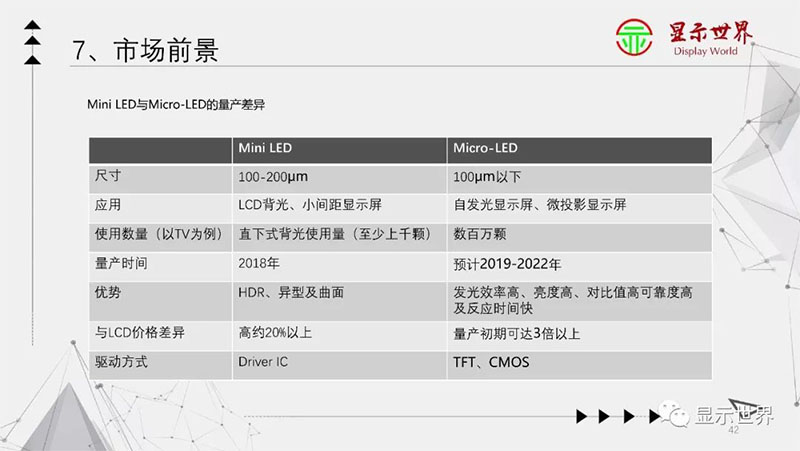

   市场前景

   根据LEDinside研究报告数据显示，Mini LED显示将应用于电视、手机、车载显示、数字显示（商业广告与显示等），预估2025年市场规模为10.7亿美元；而Miro LED显示将应用于电视、手机、AR/VR、车载显示、可穿戴电子、数字显示（商业广告与显示等），预估2025年市场规模为28.9亿美元。

   而Micro-LED在诸多显示技术中的优越性不言而喻，国内外科技企业、LED企业、显示企业加大对Micro-LED布局，Micro-LED市场有望迎来快速发展。GGII预计Micro-LED将在2020年迎来爆发性增长，2020年全球市场规模有望达到14.1亿元。
