看好MicroLED,斥资300亿后,康佳再投15亿建重庆半导体光电研究院

   Micro LED被视为是新一代显示技术，被称为是次世代的显示技术霸主，目前，国内外大批厂商纷纷强攻这一技术，其市场前景备受看好。

   康佳副总裁曹士平曾透露，康佳未来显示技术的主要研究方向是Micro LED。他说道：“我们认为下一代显示技术主要会是Micro LED方向，所以在这个显示技术上我们做了重要布局，未来会做大量投入。等真正技术成熟了之后，它的成本和所能够实现的场景，是远远优于现在的LCD和OLED的。”

   他介绍：“我们下一代产品使用的就是Micro LED，它是自发光的、纳米级的，每一个发光体上面就是一个半导体，而半导体产业也是我们未来布局的一个方向。因为未来如果终端设备和显示形态是多样化的，那么对于显示技术也会有新的迭代需求，比如说VR、AR或者是混合显示等，可能需要的是不同形态的显示方式。”

   9月17日晚间，深康佳A（000016，SZ）公告称，拟出资15亿元与重庆两山产业投资有限公司（以下简称重庆两山）合资成立重庆康佳半导体光电研究院（以下简称重庆康佳研究院），并以该研究院为主体投资不超过25.5亿元采购Micro LED相关的机器设备，开展Micro LED相关的产品研发、生产和销售。

   以下为公告原文：

康佳集团股份有限公司

关于在重庆投资建设康佳半导体光电研究院项目的公告

   本公司及董事局全体成员保证信息披露的内容真实、准确、完整，没有虚假记载、误导性陈述或重大遗漏。

   特别提示：

   本项目可能受政府产业政策调整、市场环境变化、技术研发进度及公司经营管理等因素的影响，使得项目收益未达预期。本公司将谨慎对待各类风险，并积极采取措施防范化解风险。

   一、对外投资概述

   为贯彻落实“科技兴国、实业报国”的战略指导思想，康佳集团股份有限公司（下称：“本公司”）拟出资15亿元与重庆两山产业投资有限公司（下称：“重庆两山产业投资公司”）合资成立重庆康佳半导体光电研究院（下称“重庆康佳研究院”，本公司持股75%），并以该研究院为主体投资不超过25.50亿元采购Micro LED相关的机器设备，开展Micro LED相关的产品研发、生产和销售。

   本公司董事局于2019年9月16日（星期一）召开了第九届董事局第十五次会议，会议审议通过了《关于在重庆投资建设康佳半导体光电研究院项目的议案》。公司共有7名董事，会议实到董事6名，公司独立董事王曙光先生因公出差，未能出席会议，委托独立董事邓春华女士代为出席以及行使表决权。董事局以7票同意，0票反对，0票弃权审议通过了该项议案。

   根据《公司章程》的规定，本次投资在公司董事局审批权限范围内，无需经股东大会批准。本次交易不构成关联交易，不构成《上市公司重大资产重组管理办法》规定的重大资产重组，也不需要经过有关部门批准。

   二、合作方介绍

   企业名称：重庆两山产业投资有限公司。住所：重庆市璧山区壁泉街道双星大道8号。企业类型：有限责任公司（法人独资）。法定代表人：曾维波。注册资本：人民币100,000万元。经营范围：负责对重点企业和重点项目的投资（不得从事银行、证券、保险等需要取得许可或审批的金融业务）及管理。（依法须经批准的项目，经相关部门批准后方可开展经营活动）。

   重庆两山产业投资有限公司及其股东方与本公司及本公司董事、监事、高级管理人员不存在关联关系。重庆两山产业投资有限公司不是失信被执行人。

   三、投资标的的基本情况

   （一）企业名称：重庆康佳半导体光电研究院（暂定名，以工商登记机关核准为准）。

   （二）注册地址：重庆市璧山区（详细地址以工商登记机关核准为准）。

   （三）注册资本及股权结构：注册资本为20亿元，其中本公司出资15亿元（持股比例 75%），重庆两山产业投资公司出资5亿元（持股比例25%）。

   （四）出资方式：现金出资。

   （五）项目投金额及资金来源：重庆康佳半导体光电研究院拟投资不超过25.50亿元采购Micro LED相关的机器设备。资金来源为自筹资金。

   （六）主营业务：开展Micro LED相关的产品研发、生产和销售。

   四、协议的主要内容

   （一）签约主体：璧山高新技术产业开发区管理委员会和康佳集团股份有限公司。

   （二）项目名称：康佳半导体光电产业研究院

   （三）项目规模：项目固定资产投资额约25亿元，同时拟投入研发费用及流动资金约25亿元。

   （四）项目建设内容：成立康佳半导体光电产业研究院（注册资本20亿元），开展Micro LED相关的产品研发、生产和销售。

   五、对外投资的目的、存在的风险和对公司的影响

   （一）对外投资的目的：本项目有利于本公司半导体及相关业务的长远发展，可充分发挥本公司产业和科研优势并充分利用重庆璧山区资源和政策优势，进一步提高本公司核心竞争能力和盈利能力。

   （二）存在的风险：本项目可能受政府产业政策调整、市场环境变化、技术研发进度及公司经营管理等因素的影响，使得项目收益未达预期。本公司将谨慎对待各类风险，积极采取措施防范化解风险。

   （三）对公司的影响：Micro LED可广泛应用于各类显示设备。Micro LED未来将可能成为彩电产品的重要部件，本项目如果研发成功，将有助于提高本公司在彩电领域的定价权和话语权，改善彩电业务的经营业绩。

   六、备查文件

   第九届董事局第十五次会议决议及相关文件。

   特此公告。

康佳集团股份有限公司

董 事 局

二○一九年九月十七日

   康佳斥资300亿发力产业园

   近日，康佳集团与重庆市璧山高新区正式签约，将投资300亿元建设康佳集团重庆半导体光电产业园。

   据悉，该产业园项目瞄准Micro LED等技术，力争在10年内形成千亿产业规模。项目计划分三期建设：

   一期将建设新一代移动显示设备、无屏显示光机、智能控制系统解决方案、Micro LED项目；二期建设光电产业研究院、Micro LED下一代显示技术项目；三期建设Micro LED显示屏及终端产品、投影电视及配件、相关家电产品等项目。

   据此前康佳集团发布的公告，康佳集团与重庆市璧山区人民政府签署了《合作框架协议》和《工业项目投资合同》。

   合作协议约定康佳集团拟在重庆市璧山区建设重庆康佳半导体光电产业园，力争重庆康佳半导体光电产业园项目在璧山区总投资达到300亿元，一期项目总投资力争达到75亿元，确保5年内总投资不低于50亿元，上述投资拟由康佳集团及重庆康佳半导体光电产业园的其他入园企业共同投资。

   可以看出，从某种意义上来讲，让苹果和三星都情有独钟的新一代显示技术——Micro LED，未来将会在重庆实现量产，值得期待。

   Micro LED技术路径

   Micro LED主要通过将传统LED晶体薄膜用微缩制程技术进行微缩化、阵列化、薄膜化，然后通过巨量转移技术将晶体薄膜批量转移到电路板上，利用物理沉积制造保护层，最后完成封装。其中关键核心技术主要有两步：微缩制程技术和巨量转移技术。

来源：CINNO Research 7月面板月报-Micro LED产业的持续推进，三安湖北开工

   微缩制程技术

   微缩制程技术是指将原来LED晶片毫米级别的长度微缩后达到1~10μm等级左右。目前LED尺寸大多是10~30mil，既250~750μm，单一晶片最小尺寸是100μm，而通过微缩制程技术可以打破这一极限设定。业界评估，室内用途的显示器尺寸至少要做到5μm，目前LED晶片大小业界水平已普遍达到50μm，苹果实力雄厚，已经能做到10μm的水平，Mikro Mesa实验室内已经可以做出3μm大小的尺寸。

   微缩制程技术的实现路径主要有三种：Chip Bonding（芯片焊接）、Wafer Bonding（晶片焊接）、Thin film transfer（薄膜转移）。

   三种技术路径各有优劣，其中，薄膜转移技术能够突破尺寸限制完成批量转移，且厂商Mikro Mesa已率先在实验室完成3um尺寸的晶元，理论成本较低，或许能成为未来主要实现路径。

   巨量转移技术

   磊晶部分结束后，需要将已点亮的LED晶体薄膜无需封装直接搬运到驱动背板上，这种技术叫做巨量转移。其中技术难点有两个部分：

   1）转移的仅仅是已经点亮的LED晶体外延层，并不转移原生基底，搬运厚度仅有3%，同时MicroLED尺寸极小，需要更加精细化的操作技术。

   2）一次转移需要移动几万乃至几十万颗LED，数量巨大，需要新技术满足这一要求。

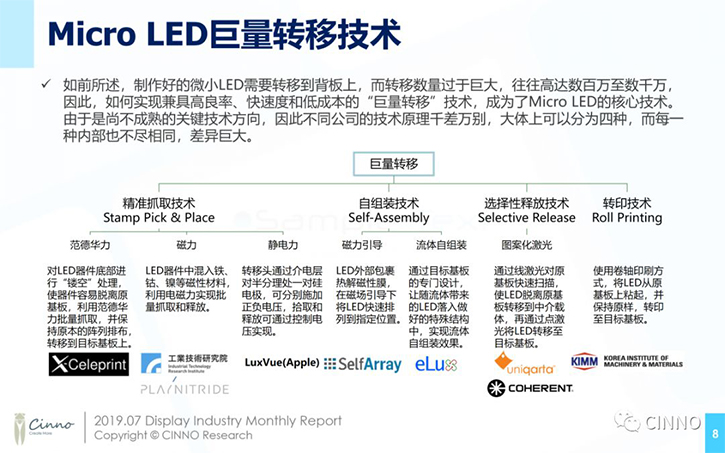

来源：CINNO Research 7月面板月报-Micro LED产业的持续推进，三安湖北开工

   目前各大厂商在这个技术难关上各显神通，在巨量转移技术上各公司累计申请了十多项专利，预计这个技术门槛将会较快攻破。

   驱动系统

   LED晶元通过巨量转移到电路板后，能藉由整合微透镜阵列，提高亮度及对比度。Micro LED阵列经由垂直交错的正、负栅状电极连结每一颗Micro LED的正、负极，透过电极线的依序通电，透过扫描方式点亮Micro LED以显示影像。

   Micro LED技术瓶颈

   Micro LED尚有较多技术工艺问题需要解决，从实现路径到成本良率都有诸多挑战。

   在Micro LED转移过程中， 纳米级LED的转运是核心问题之一 。在蓝宝石类基板上生长出来的Micro LED需要转移到玻璃基板上，由于尺寸不匹配，因此需要进行多次转运。对于微器件的多次转运技术难度都是特别高，而用在追求高精度显示器的产品上难度就更大。Luxvue主要是采用电学方式完成转运过程。

   晶元一致化问题也需要解决。LED从wafer切成chip后，每个LED chip并不会呈现完美一致的波长，不同波长呈现出来的色彩不同，对于传统LED来说，可以靠分Bin、配Bin达到显示的要求。但Micro LED晶元数量巨大，采用传统分Bin方式效率低且设备投资成本过大，不利于规模化生产。这个问题有两类解决方案：一是以现有的晶元技术，将Micro LED应用做到小尺寸，高PPI的地方，比如可穿戴设备，并且小尺寸对精细度要求也相对较低。不过这种解决方案限制了Micro LED的市场空间。另一类解决方案就是在磊晶阶段通过改善生产工艺或者设备直接控制均匀性。

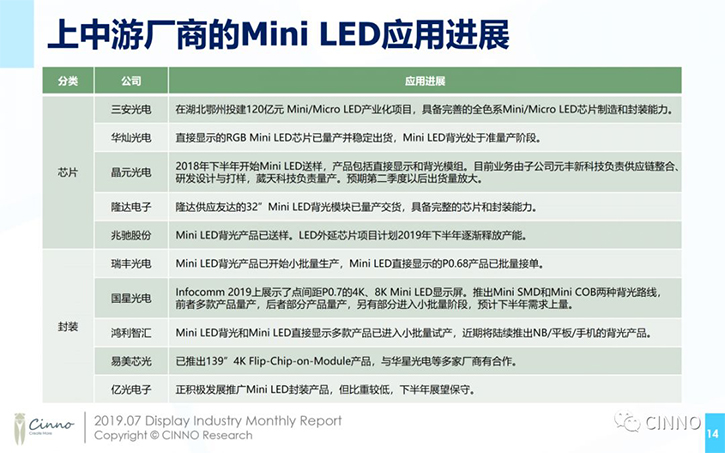

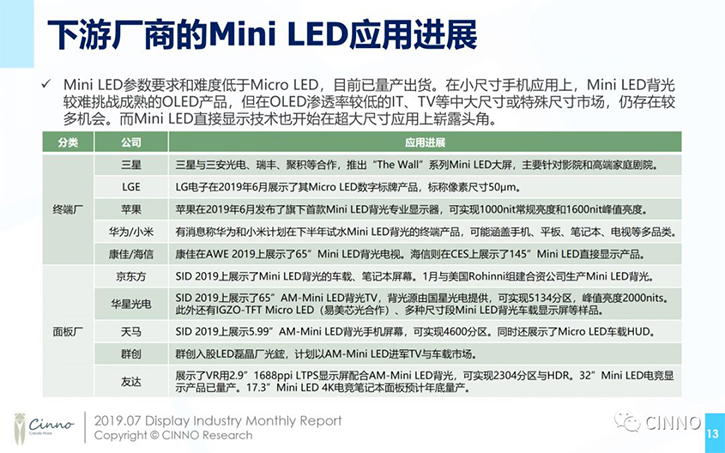

   多厂商加快布局Micro LED/Mini LED

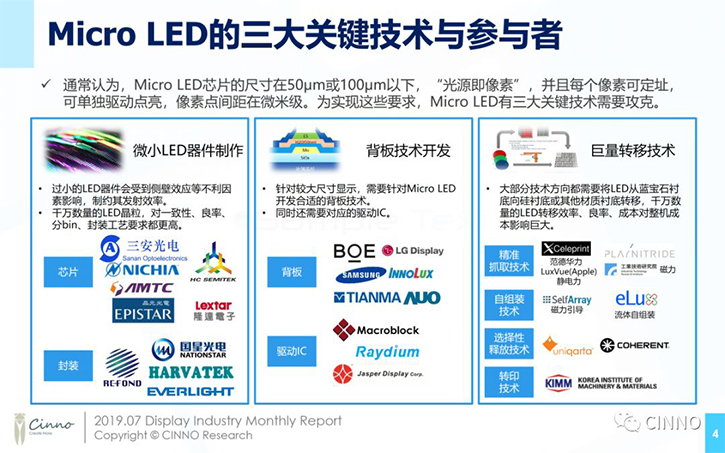

来源：CINNO Research 7月面板月报-Micro LED产业的持续推进，三安湖北开工

来源：CINNO Research 7月面板月报-Micro LED产业的持续推进，三安湖北开工

   下一代显示技术

   OLED和Micro LED都是面向未来的显示技术，两者从工业实践的角度来看有不小的差距，Micro LED在性能上优于OLED。Micro LED是将微米等级的Micro LED巨量转移到基板上，类似微缩的户外LED显示屏，每一个Micro LED都定址并且可以单独驱动点亮，相较OLED更加省电，反应速度更快，OLED比LCD更薄、显示更清晰，但如果要省电，得降低高亮度显示和白色画面，视觉表现会受到影响。Micro LED技术上已经突破了OLED的局限，亮度和饱和度相比之下都更高。此外OLED材料是有机发光二极管，在使用寿命上通常无法与Micro LED等无机发光二极管相比，在需要使用时候命的应用领域，如汽车抬头显示、大型屏幕投影等方面Micro LED更具竞争力。
