JBD拟量产0.13英寸Micro LED

类别:技术与产品发表于:2020-10-13 13:51
关键字:JBD Micro LED

摘要:Micro LED微显示公司JBD宣布将于今年11月份推出JBD4UM480P系列AMμLED微显示产品。

文章转载自:液晶分会显示资讯


Micro LED微显示公司JBD(香港北大青鸟显示有限公司)宣布将于今年11月份推出JBD4UM480P系列AMμLED微显示产品。


据JBD介绍,该系列产品对角线仅0.13英寸(3.3毫米),分辨率为640×480。该显示屏与一颗米粒大小相当,可以轻松地被设计进AR智能眼镜里。亮度方面,红、绿、蓝面板分别可达20万、200万和150万尼特的亮度水平,正常运行条件下功耗仅在百毫瓦量级。


JBD称该系列产品“可能是迄今全球尺寸最小、亮度最 高的VGA微显示屏”。


1 (2).png

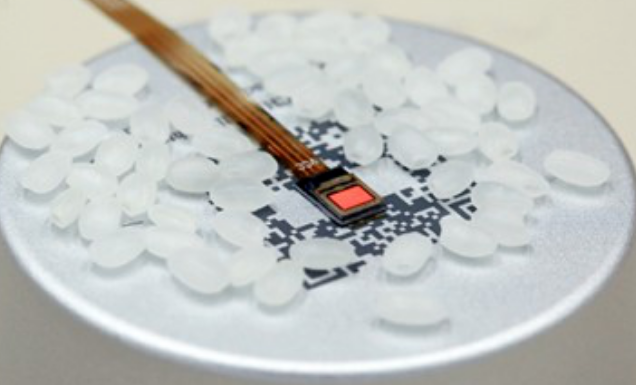

JBD的0.13英寸MicroLED面板和米粒


据介绍,JBD4UM480P的IC背板集合了多项技术,让Micro LED微显示芯片可以在极低功耗下运行静态图像或低速刷新图像。无需额外的桥接IC,显示数据源可以直接从客户应用系统通过SPI/QSPI接口传输至微显示面板。JBD4UM480P IC背板设有帧缓冲区,支持全局开关和滚动开关的图像扫描模式,并具有5000级的全局亮度可调范围。此外,该产品通过内置OTP存储器可实现图像增强功能,包括亮度均匀性补偿和Gamma校正。


JBD介绍,JBD4UM480P Micro LED微显示屏系列采用JBD专有的混合集成技术制造。这种混合集成技术包括了针对每个单独像素的像素级光学元件(Pixel Optics™) 的设计,它可以大幅提升Micro LED的取光效率和光束形状。


据介绍,JBD4UM480P系列除了包括红、绿、蓝三种颜色的单色面板,还包括两种全彩光学方案。


第1种全彩方案是通过X-cube合色棱镜实现全彩。在全彩模块中,三个单色面板分别被固定到X-cube的三个面,合成光从第四个面发出,并由一组微透镜准直及投射。包括3块Micro LED单色面板、一个X-cube合色棱镜,和透镜光学元件,X-cube方案的模组体积小于1.4立方厘米。


1 (3).png

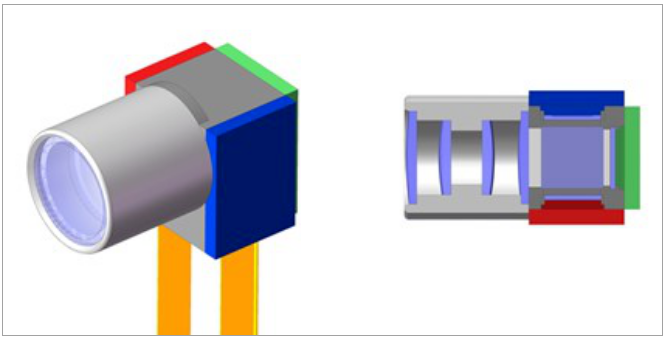

JBD的0.13英寸带X-Cube的多色模组


1 (4).png

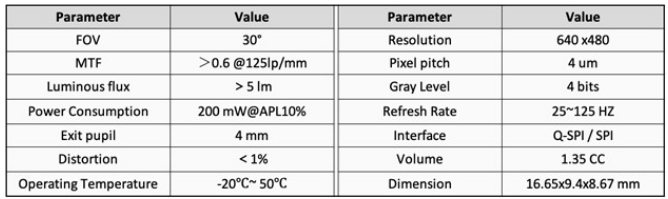

JBD 0.13” 多色模块规格



第二种全彩方案需使用红、绿、蓝三个独立的单色光机进行合光。在此方案中,每个单色光机的体积仅0.4立方厘米,如图3所示。这种方案搭配多层结构的衍射波导以及针对不同颜色光机的多个波导耦入口即可实现合色。这两种全彩方案除了具有体积小、亮度高的优点外,它们没有移动元件,没有激光光源,没有有机材料,因此更加安全,并能允许在恶劣的工作条件下使用。


1 (5).png

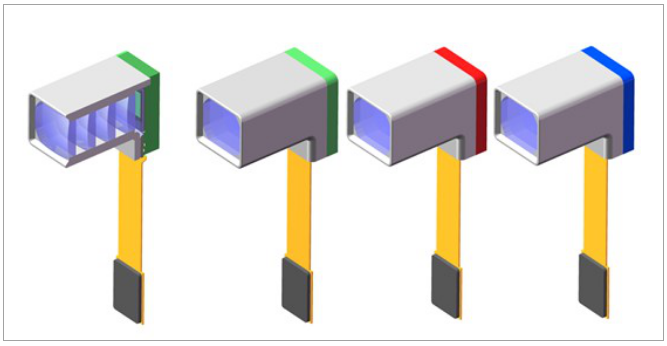

JBD的0.13英寸单色光机,从左到右:切面视图、绿色、红色和蓝色光机


此外,为了让终端开发者提前评估JBD4UM480P Micro LED显示面板,加快其开发速度, JBD将发布以下开发套件:


JBD4UM480P Micro LED单色显示面板开发套件

JBD4UM480P Micro LED红、绿、蓝三个单色显示面板开发套件

JBD4UM480P Micro LED单色光机模组开发套件

JBD4UM480P Micro LED全彩光机模组开发套件


JBD4UM480P VGA Micro LED微显示面板的设计适合近眼显示和基于微型投影类的应用场景,如信息提示AR智能眼镜、运动光学显示、全息瞄准镜,以及正在快速发展的体育爱好者和运动员使用的AR护目镜市场。


据悉,JBD4UM480P Micro LED微显示面板计划定价在数十美金,JBD将发挥微显示产品的成本竞争力,使其能同时能进入对价格敏感的各类潜在应用市场。

来源:JBD
