图说Mini-LED

文章转自：知识酷Pro

科技春晚

牛气冲天

LED备受瞩目

Mini-LED作为新型显示

成为2021年产业的一大关键词

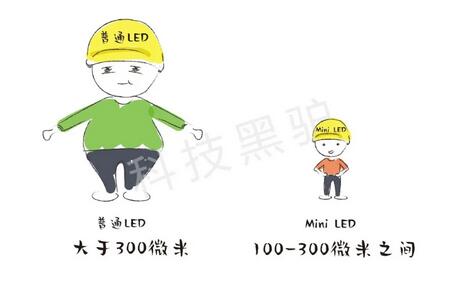

啥是Mini-LED?

即普通LED的升级版

秉承浓缩就是精华的态度

Mini命名实至名归

普通LCD产品

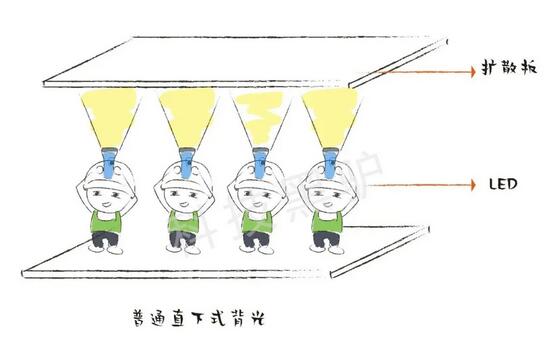

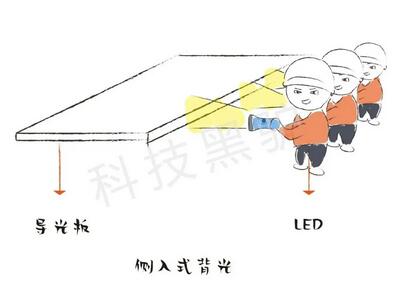

采用侧入式或直下式

前者显示效果有限

后者利用Local Dimming

实现HDR

但LED灯珠尺寸较大

略显“厚重”

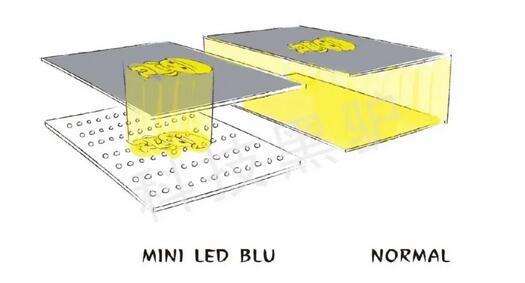

Mini-LED结构类似直下式

因尺寸缩小

故产品外观轻薄

通过Local Dimming

实现上千分区精细控光

达到1000nit甚至更高

带来1,000,000:1对比度

显示效果自然真实

未来将在多种细分市场上

大放异彩

这么小的尺寸

工艺制备是如何实现的？

Mini-LED转印

对速度、精度提出极高的要求

业内主要存在两种工艺

表面贴装和针刺式打件

表面贴装

即常说的SMT

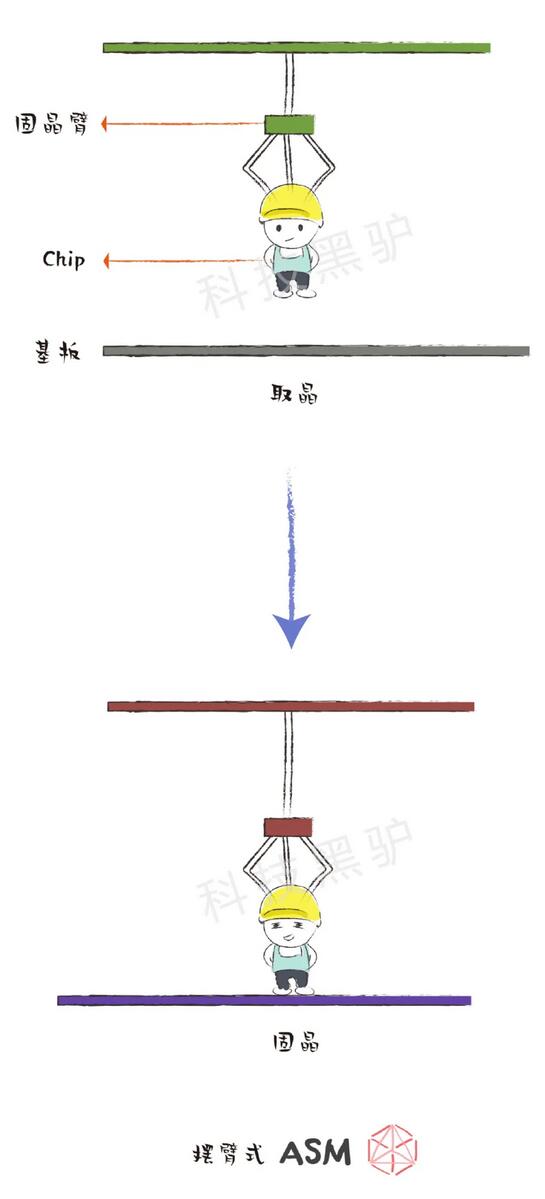

通过设备摆臂式转印

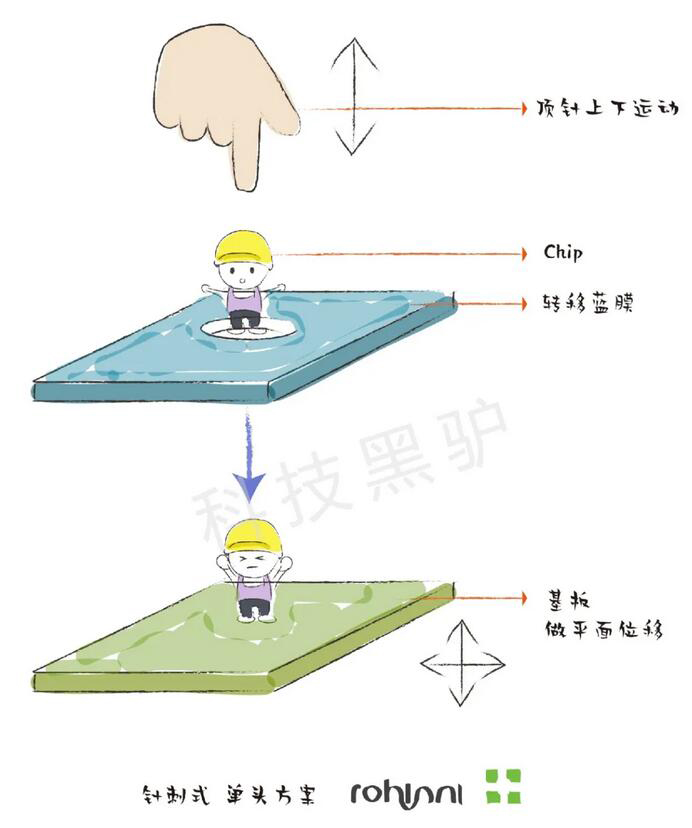

针刺式转印

利用顶针移动

将蓝膜上的LED

高速打到基板目标位置

除转印工艺不同外

灯板材料也有不同的选择

业内存在两大阵营

PCB基和玻璃基

受历史原因影响

多数产品延用PCB材质

相关厂商如下

受限于自身尺寸和SMT贴装设备

PCB基的灯板尺寸较小

大尺寸产品需多块灯板拼接组装

影响显示画质

对于玻璃基

业内代表厂商如下

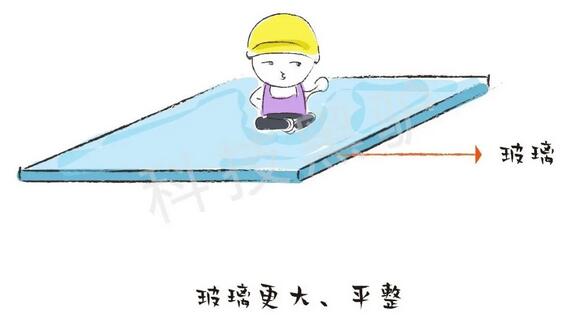

玻璃基板

因平坦度高

单板支持大尺寸

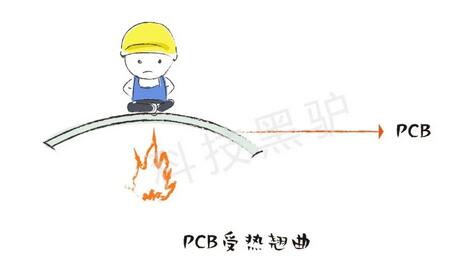

散热性优于PCB等

是未来的发展趋势

Mini-LED技术

极大提升显示画质

小身体大能量

可背光可显示

根据产业链成熟度

2021年

Mini-LED背光

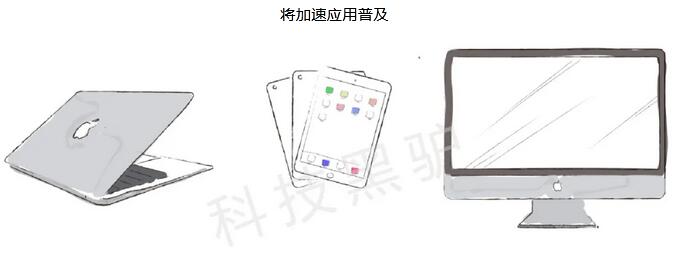

将加速应用普及

一起拭目以待吧
