原有二氧化硅包覆点击方案效果趋弱，华灿有何高招？

微间距时代，随着芯片尺寸缩小，电极尺寸缩小，原有的二氧化硅包覆点击方案效果趋弱。为了克服这一问题，华灿光电对症下药，提出了针对性的解决方案，备受产业界关注。日前，在行家说微间距LED显示大会上，华灿光电刘源博士揭开了谜底。

问：微间距时代，原有二氧化硅包覆点击方案效果趋弱，华灿有高招吗？

答：微间距时代，对LED芯片提出的要求是极致的可靠性和画质。而芯片尺寸缩小，会出现的一个问题二氧化硅保护电极能力削弱，影响LED芯片的可靠性。针对于此，华灿光电提出了Self-Cover技术。

关于Self-Cover技术，应从小间距时代的二氧化硅电极保护方案说起。

LED显示刚进入小间距时代就面临一大难以克服的问题——高扫描的屏在高温高湿的情况下容易失效。为了克服这一问题，整个产业都在行动：LED屏厂的方案是对显示屏进行提前预热、LED驱动厂则推出了抑制扫描反压方案、LED封装厂的方案是提高灯珠气密性。华灿光电作为LED芯片厂商，针对LED芯片在高温高湿环境下高扫描易失效的问题，也对症下药，提出了针对性的解决方案。

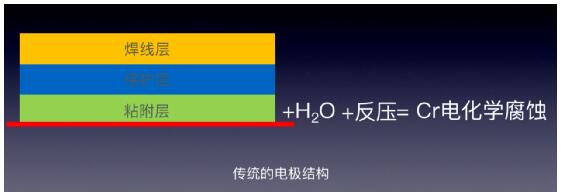

传统的LED芯片电极结构是焊线层、保护层、粘附层的叠层结构。当存在水汽的时候，电极底部的粘附层，会和水汽在电场的作用下发生镉的电化学腐蚀，如果粘附层被腐蚀掉，上面的焊线层和保护层就会脱落，最终导致芯片的失效。

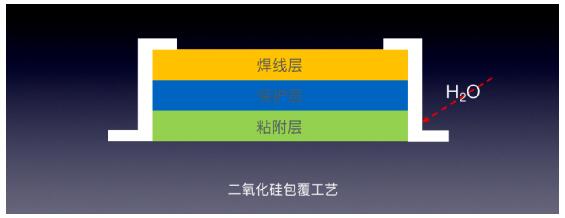

针对失效机理，华灿光电提出了解决方案——用二氧化硅把电极的侧面包覆起来，防止水汽对电极的腐蚀。这一方法看似朴素但很有效。增加了二氧化硅的结构，LED芯片在高温高湿反压的情况下，直接提升了8倍的性能。同时结合国星发明的“85℃&85RH&-7V”流程，在业内首次实现LED光源的可靠性突破800小时。

但是近两年产业逐步迈入微间距时代，随着芯片尺寸的缩小，由于短板效应，失效时间越来越短，电极的耐腐蚀性越来越差。原来芯片大的时候，焊球远小于电极面积，但是随着芯片越来越小，电极也越来越小，与焊球的面积相当，焊球在震动的过程中不可避免的导致边缘二氧化硅的破损，二氧化硅破损，不可避免造成水汽对粘附层造成腐蚀，这就是短板效应的机制。此外，随着芯片缩小，二氧化硅对电极的包覆还会影响电极的可焊面积和芯片的光效。如果没有二氧化硅的包覆，电极的可焊面积可以增加32%，芯片光效可增加10%。

二氧化硅在芯片尺寸缩小的情况下有如上的弊端，那么可否不对电极进行包覆呢？不行。如果不包覆，电极就会存在可靠性问题。但是，可以不采用二氧化硅对电极包覆。

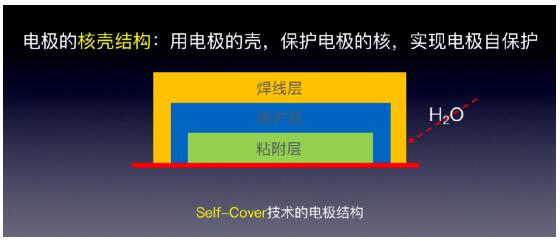

华灿光电经过研究，提出了Self-Cover结构的解决方案。Self-Cover结构的底部先是粘附层，上面叠加保护层，然后保护层盖住粘附层。接着往上是焊线层，用焊线层盖住保护层。在这样的电极结构下，虽然少了二氧化硅的保护，但是保护层和焊线层作为电极自身的结构，已经能保护粘附层不被水汽腐蚀。这种结构叫做核壳结构，即用电极的壳，保护电极的核，实现电极的自保护。

华灿光电的工程师在光刻工艺、加工冶具、蒸镀流程等方面做了诸多细节的创新，通过努力，最终实现了Self-Cover结构。

Self-Cover结构在性能上规避了原包覆方案在焊线后可靠性降低的弱点，同时也衍生出了同样尺寸芯片面积下，可焊性更好、光效更好的优势。此外值得一提的是，Self-Cover结构实现了微间距时代LED光源800小时可靠性的回归。
