韩国应用新材料整合转移和拼接制程，大幅度降低制程时间及成本

韩国电子通信研究院(ETRI) 5月25日表示，成功开发出了可大幅度降低制程和费用的Micro LED显示。

Micro LED显示屏是使用10 ~ 100微米大小的LED作为像素光源的显示技术。相比LCD和OLED显示，可以发出更鲜明的色彩，且发光效率更高，作为新一代的显示备受瞩目。

尤其Micro LED因可以单独控制RGB元件，可以精确地显示画面的亮度和色彩，且因是无机物半导体，不会存在烧屏残影等问题。

一般Micro LED显示需要先制作Micro LED后再进行到显示面板的转移和LED拼接制程。但若是8K电视则需要制作1亿个Micro LED再进行转移，耗费时间很长。而且制作面板所需的材料也全部依赖进口，价格也非常昂贵。

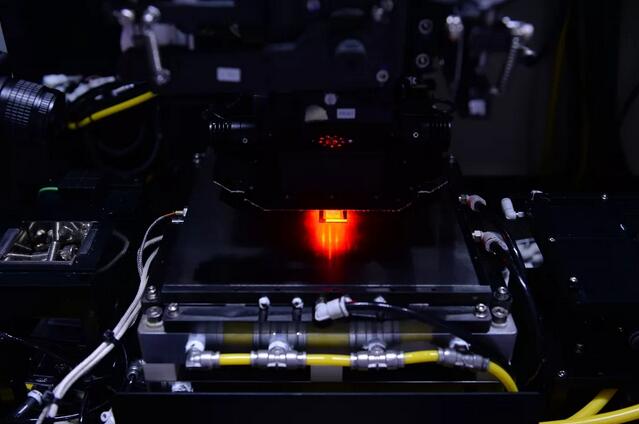

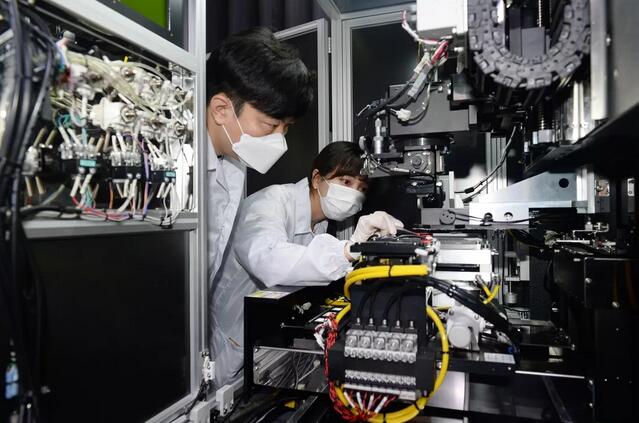

但研究组利用自行开发的新材料SITRAB薄膜，将转移和拼接过程合二为一。通过用强度均匀的激光向贴着Micro LED的SITRAB薄膜发射数秒，可以将转移和种拼接过程同时完成。

即使大面积激光照射，也可以选择性地加热转移并拼装Micro LED。

因无需一一转移，制程时间缩短为十分之一，且通过开发出的新材料，费用也降到了百分之一。

研究组成功在100㎟面积内植入1225个蓝光Micro LED，成功制作出了试产品。

ETRI责任研究员Choi Gwangseong表示，如果将此次开发的技术转授给面板企业后，期待两年内可以实现智能手表和电视等相关产品商用化。
