AET技术 什么是“共阴”？会给LED显示屏带来哪些优势

AET阿尔泰2022新品发布虽已结束，为了更好让大家进一步了解AET阿尔泰的新产品（含AET阿尔泰自主研发的LED第三代显示产品），接下来将会对产品进行深入剖析。

我们首先对共阴驱动架构进行简单的了解。行业目前的LED显示屏，包含P0.9/0.7微间距显示屏多数使用PM方式高扫架构，暂未采用AM显示架构，在显示面板里，可以选择行业常规的共阳显示架构，或是近2年推出的共阴显示驱动技术，那么什么是共阴？共阴驱动架构？共阴LED显示屏？

其实我们常见的“共阴驱动架构”与“共阴LED显示屏”里的“共阴”都是指共阴供电方式。

共阴供电方式

共阴供电方式，是一种基于共阳架构改善方式，达到LED显示屏节能的技术方案，指的是用共阴的方式来驱动LED显示屏，精准地分别为R、G、B芯片分配电流电压，电流先经过灯珠再到IC负极，降低正向压降，导通内阻变小，可实现降低屏体发热，减少功耗，高效响应的理想节能效果。

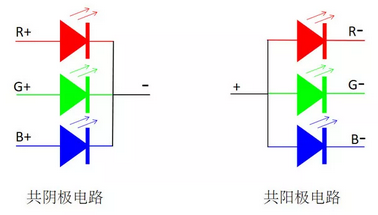

共阴和共阳LED显示驱动架构的区别点？

❶ 驱动方式不同：

共阴，是电流先经过灯珠，再到IC负极，使得正向压降变小，导通内阻也变小。

共阳，是电流从PCB板流向灯珠，给芯片统一供电，电路正向压降变大。

❷ 供电电压不同：

共阴，红色芯片电压要求在2.8V左右，蓝、绿色芯片电压要求在3.8V左右，这样的供电就可以达到精确供电且电量耗损少，LED显示屏在工作中产生的热量也就相对较低。

共阳，在电流不变的情况下，电压越高，功率也就越高，电量耗损相对比就越大，同时，LED显示屏在工作中也会带来较多的热量。

共阴LED显示驱动架构的优势？

❶ 独立供电、节能：

共阴驱动架构采用精准电子控制，基于LED红、绿、蓝三基色不同的光电特性，搭配共阴IC的控制系统及独立私模，为LED驱动电路精准分配不同的电压，使产品功耗相对同类产品更节能、更加省电。

❷ 色彩真实更稳定：

共阴驱动的方式，可以精准的控制电压，在降低功耗的同时，更降低了发热量，连续工作下波长无漂移，稳定的显示真实色彩。

❸ 屏体寿命提升：

能耗降低，从而大幅度的降低了系统的温升，有效的降低了LED受损概率，提高整个显示系统的稳定性和可靠性，更有效的延长系统寿命。

AET阿尔泰有哪些采用共阴显示驱动架构的LED显示屏？（点击图片进行了解）

AET阿尔泰所有LED显示屏产品均可选配共阴驱动架构，以下仅为部分产品展示。
