AET阿尔泰技术|通向未来显示的第三代产品架构

类别:行业新闻发表于:2021-11-30 10:40

摘要:AET阿尔泰第三代产品架构的介绍。

AET阿尔泰第三代产品架构的介绍。

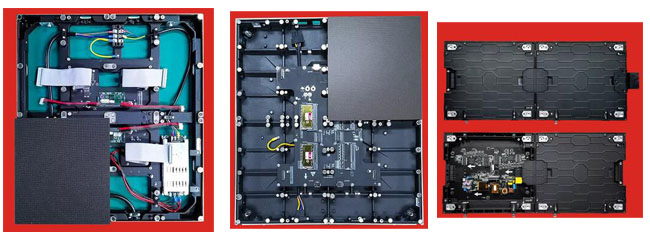

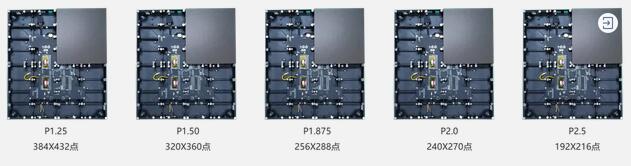

首先请找出这一组箱体图片在阶梯式比较下的不同点。


可以明显看出,连接线的数量逐渐减少,接口逐渐简化,纵观显示模组的深度,可以明显看出厚度也随之减小。这其实是常见的1、2、3代LED显示屏产品架构的演变过程。

从一代LED显示产品控制架构到二代LED显示产品控制架构的演变:板对板浮动接插件代替了复杂累赘的排线,触点从1600+降至600+;

从二代LED显示产品控制架构到三代LED显示产品控制架构的演变:三合一控制板代替了电源、接收卡、转接板,触点从600+降至300+。

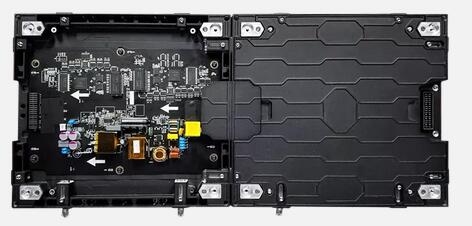

AET阿尔泰在第三代产品架构中,采用的“集简”设计三合一控制板,电源、接收卡、转接板All in One,即AIO。所有的元器件都在板上,无需插控制卡,无需锁电源等。其高度集成的特性,配合共阴显示驱动架构,可使AIO的实现更加得心应手,也更为稳定,加之无冗余线材的特点,器件质量直线提升。


AET阿尔泰第三代产品架构其实也是AET阿尔泰为构建LED显示屏标准化架构的一次迈步。

在2014年,AET阿尔泰研发团队产生了“让LED显示也能够形成架构标准化”的想法,因为他们发现,每款产品都存在不同的点间距、不同的芯片数量、不同的数据结构、不同的传输协议及接口等情况,造成了架构不统一,存在重复设计、生产成本高、原材料及器件种类多、通用性较差等问题,这也是行业普遍存在的痛点,而产品架构的标准化正是解决这类痛点问题的关键。AET阿尔泰在2021上半年提出的业内首个Mini/Micro LED的标准化控制架构中则有所说明。

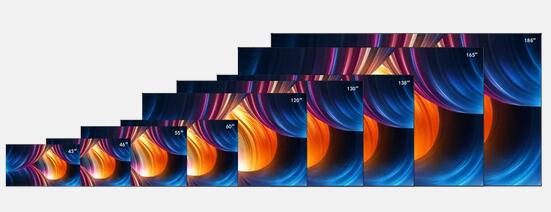

在AET阿尔泰第三代产品控制架构里,也正是呼应着标准化。AIO设计,使得器件可以按需搭配,高度集成,箱体厚度变得更加轻薄,可有效解决重复设计、原材料及器件种类多的问题;箱体尺寸采用国际标准化尺寸“吋”,43”/46”/55”/60”/92”/110”/120”等,全面兼容LCD安装尺寸,打通Mini/Micro LED与传统显示技术间的标准壁垒。



第三代产品优势

在采用AET阿尔泰自主研发LED第三代产品架构的产品里,虽然高度集成的特性首先被我们捕捉,但是采用AET阿尔泰第三代产品架构的产品会有什么不同,又会带来什么优势呢?

其实,AET阿尔泰第三代产品架构所包含的内容远不止“共阴显示驱动架构”、“AIO设计”,“标准化尺寸”、“纤薄厚度”,其实还包含AET阿尔泰第三代产品所具备的特性:DCI-P3、高对比度、HDR、HFR、低亮高灰、全前维护、无线硬连接......

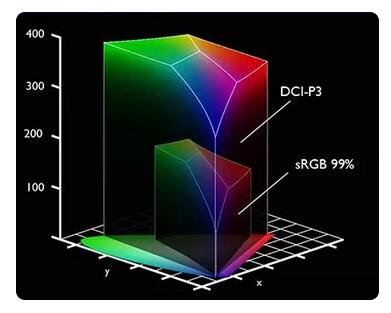

DCI-P3

DCI-P3,可比标准sRGB 范围多25%的色域表现,电影级色域标准。相对于sRGB而言,DCI-P3覆盖了更多的红色和绿色,因此拥有DCI-P3的显示屏对绿色和红色的还原能力更强,而且更加锐利,能更好地展现了人眼能看到的真实色彩。现在普通的图像采集设备,如相机、摄影机、手机等均可采集超过sRGB色域(宽色域)的素材,拥有DCI-P3标准的LED显示屏则更能出色还原素材的真实色彩。




最 高对比度

最 高对比度,指在一定环境照度下,LED显示屏最大亮度与背景亮度的比。对比度对视觉效果的影响非常关键,一般来说对比度越大,图像越清晰醒目,色彩也越鲜明艳丽;如果对比度小,则会让整个画面都“灰蒙蒙”。高对比度对于图像的清晰度、细节表现、灰度层次表现都有很大帮助,主流LCD显示器的对比度大多集中在400:1至600:1的水平。AET阿尔泰第三代产品均可实现N*1000:1(N≥1)的超高对比度。




HDR

High-Dynamic Range,高动态光照渲染技术可以提供更多的动态范围和图像细节,利用每个曝光时间相对应最 佳细节的LDR图像来合成最终HDR图像,它能够更好地反映出真实环境中的视觉效果,带来的画质提升是直观可感的,肉眼即可辨别。Mini/Micro LED与LCD相比,可实现每一个像素点的自发光,也就意味着每一个像素点都能独立地打开或关闭,配合无限对比度、广色域、还有广视角等优势,因此HDR在Mini/Micro LED上可发挥得更好。

不过,不是所有LED显示屏都能成为HDR技术的“良配”。HDR技术的运用不是单一的某个环节,而是关系到整个画面显示生态系统。而在AET阿尔泰第三代产品架构里的DCI-P3、高对比度,可为画面显示生态系统带来更多的生机与活力,HDR在此基础上可以发挥得更淋漓尽致。




HFR

High Frame Rate,意为高帧率,画质优化技术。AET阿尔泰第三代产品响应速度可达纳秒级别,配合超高刷新率与换帧速率(3840Hz/120fps),可感受无延迟、无重影、无残像的移动速度,画质更为干净清晰。




低亮高灰

低亮高灰,是指LED显示屏的亮度范围在100~300 nits区间时,显示画面的灰度不损失,或灰度损失程度在肉眼难以觉察的范围内。灰度等级越高,颜色越丰富,色彩越艳丽。低亮高灰是区分Mini/Micro LED品质高下的关键因素之一。AET阿尔泰第三代产品均可实现“低亮高灰”特性。

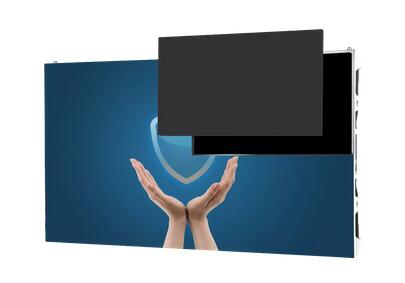

全前维护

对于采用镶嵌式、壁挂式安装的LED显示屏而言,如果从后方检修维护,可谓牵一发而动全身,“全前维护”则可解决这类的难题。得益于AET阿尔泰第三代产品架构里的AIO设计,高度集成,箱体更薄的同时,无冗余线材,为全前维护的实现,提供了无限的便捷性。




无线硬连接

无线硬连接,即使用板对板接插件取代多余线材的连接,提升产品的质量,降低了工序,可使信号和电力传输更稳定,产品更可靠。AET阿尔泰第三代产品均采用无线硬连接设计。

来源:AET阿尔泰
