德国研究所开发和展示一种超低功耗彩色Micro OLED显示器

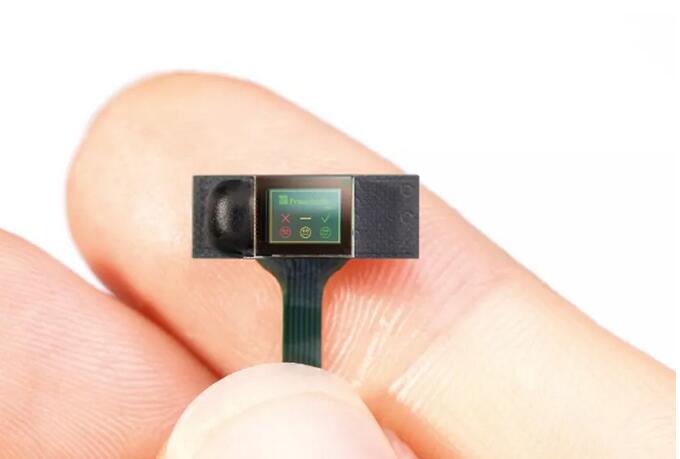

在德国撒克逊州经济事务、劳工和交通部资助的一个“（驱动）背板”项目中，夫琅禾费有机电子、电子束和等离子技术研究所的科学家们成功开发并且展示了一种新型彩色微型OLED显示器。与目前所有可用的微型显示器相比，该微型OLED显示器样品具有非常低的功耗。据介绍，2021年11月24日– 25日在德国汉诺威举行的第四届OptecNet年会的展览中，夫琅禾费研究所会首次对外展示这款新的全能型产品。

长久以来，德国夫琅禾费研究所一直都在研究微型OLED显示器。面对市场对产品性能越来越苛刻的要求，科学家们所研究的技术和方向也越来越复杂。最近，由SMWA资助的一个“（驱动）背板”项目（资助号：100392259）成功展示了一款彩色的微型OLED显示器。与现有微型显示器产品相比，这款产品具有超低功耗。

据介绍，在这之前，夫琅禾费研究所现有的“超低功耗微显示平台”仅提供单色显示方案。虽然这对于可穿戴设备或智能眼镜等只需要显示简单信息的应用来说已经足够了，但它并不适用另一些需要显示更复杂信息的应用领域。在这些领域，产品在应用时可能需要通过红色和绿色来区分显示信息。

夫琅禾费研究所最 新开发的这种彩色微型OLED显示器基于成熟的“硅基OLED”技术。夫琅禾费研究所IC和系统设计部门的主管Philipp Wartenberg解释了这种新的方案：“正是使用了一种独特的架构，我们才可以基于一种结构简单、紧凑且符合人体工程学的系统开发出这种超低功耗微型OLED显示器。我们新开发的彩色QVGA分辨率（320 × 240 像素）虽然只有两种原色，但已经可以满足纯显示器以外的其他很多应用的需求了。这种显示器的彩色子像素虽然只有单色版本的一半，但具有相同的光学特性和更高的电路密度，因此数据速率也更高。”

基于很早就市场化的硅基OLED技术，夫琅禾费研究所的科学家现在已经能够通过对CMOS驱动背板晶圆的优化和定制，为区域、国内和全球客户提供更好的方案支持，另外它还可以进一步重新设计微型显示器，从而让产品顺利整合到客户的光学系统中。通常，应用和客户的具体要求是夫琅禾费研究所特别关心的，比如方案可行性的评估或者某项单一技术、微型显示器和系统的升级。

夫琅禾费研究所与格罗方德半导体德累斯顿工厂（GLOBALFOUNDRIESDresden）、Module One LLC & Co. KG和digades GmbH合作，目前正在研究用于低功耗和高分辨率微型OLED显示器和高质量相机的解决方案。这一研究的目的是在深亚微米CMOS工艺中开发超低功耗微型显示器用驱动背板架构，以大幅度减少静态RAM (SRAM)存储器组件通常所需的面积。

关于CMOS“驱动背板”项目

用于驱动集成型微型显示器和光学传感器读出电路的深亚微米CMOS工艺技术。
