苹果研究用于AR/VR的硅基铁电液晶显示技术

苹果在欧洲申请的专利表明，苹果致力于研究硅基铁电液晶（fLCoS）显示技术。自 2020 年以来，苹果显示屏团队一直致力于此，该专利于 8 月 16 日在欧洲公布。

苹果在其专利中指出，诸如头戴式设备之类的电子设备可能具有一个或多个近眼显示器，可以为用户生成图像。

头戴式设备可以是一副 VR 头显或 AR 眼镜，允许用户查看计算机生成的图像和周围环境中的现实世界对象。

显示器可以包括显示模块和波导。显示模块可以包括空间光调制器，例如硅上铁电液晶（fLCOS）显示面板和照明光学器件。

照明光学元件可以包括光源，例如产生照明光的发光二极管（LED）。照明光可以具有线性偏振，并且可以传输到 fLCoS 显示面板。fLCoS 显示面板可以将图像数据（例如，图像帧）调制到照明光上以产生图像光。波导可以将图像光引导到眼框。

fLCoS 显示面板可以至少包括铁电液晶（fLC）层和背板。背板可以通过 fLC 层接收照明光，背景可以将照明光反射为图像光。为了最大化 fLCoS 显示面板的反射率并因此显示模块的光学性能，背板可以是银色背板或介质反射镜背板。

在某些情况下，银合金背板可提高稳定性。此外，fLCoS 显示面板的单元间隙可能等于波长除以 fLC 层双折射的四倍。为了进一步优化显示模块的光学性能，用于确定单元间隙的波长可以是 500nm 和 565nm 之间的绿色波长。

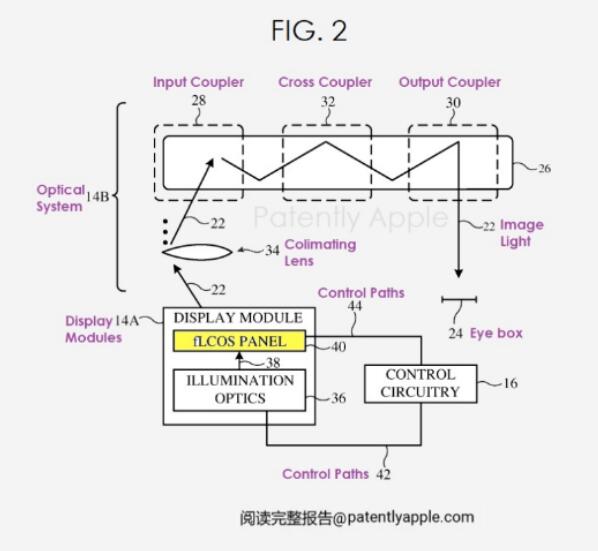

苹果专利图 2 为显示屏说明光学系统俯视图，该显示屏具有向波导提供图像光的显示模块，显示模块包括一个 fLCoS 面板。
