京东方辟谣！B20项目兼容LTPO/LTPS LCD，无增设OLED规划

文章转载自：维科网显示

近期韩媒方面传出，由于京东方630亿的B16项目建设还需要3~4年，为应对2024年及后续市场上快速生成的IT OLED需求，我国面板“一哥”京东方正研究在290亿的B20项目产线上增设30K OLED生产线的方案。

为求证此事，投资者在深交所互动易平台上对京东方进行了询问：董秘你好，近日韩媒传京东方290亿的B20项目将考虑增加IT用OLED面板产能，请问是否属实？由于贵司公告披露不详尽，请问B20项目是打算建设成LCD产线还是OLED产线？最近公布投资630亿建设的8.6代IT用OLED产线是否使用Tandem技术？

京东方方面表示：公司投资建设的第6代新型半导体显示器件生产线项目（简称：B20项目）兼容LTPO LCD技术和LTPS LCD技术，目前没有增加OLED产能的规划。

显而易见，韩媒方面针对京东方290亿B20项目传出的消息为不实报道。

此外，近期京东方公告投建的第8.6代AMOLED生产线项目（简称：B16项目）为在现有的第6代AMOLED产线工艺技术基础上进一步提升背板与OLED发光器件制备工艺，使用该技术的产品较上一代产品具有更低功耗和更长的寿命。

而关于630亿的B16项目，是我国面板“一哥”京东方与韩国面板“一哥”三星显示（SDC）在OLED产业上争夺“王座”的最 新较量，因此该项目备受关注。

对此，投资者也在深交所互动易平台上对京东方进行了询问：京东方第8.6代AMOLED产线投入资金为630亿，是韩国三星显示（SDC）4.1万亿韩元（约人民币215亿）的近三倍，请问产能和产品有什么差异？该产线设备的折旧费用是不是跟LCD产线设备一样会给公司造成很大的盈利压力？希望不要到最后也是国之重器股民买单？

京东方方面表示：公司拟投建的第8.6代AMOLED生产线项目，设计产能、对应产品、应用技术都与行业内友商的投资计划不尽相同，该项目设计产能每月3.2万片玻璃基板（尺寸2290mm×2620mm），主要生产笔记本电脑、平板电脑等高端触控显示屏，主攻中尺寸OLED IT类产品。

通过投资第8.6代AMOLED生产线项目，公司建设全球首批高世代AMOLED半导体显示生产线，有望同步国际同业所推出产品，抢占高世代AMOLED半导体显示“蓝海”的战略机遇，进一步提升公司半导体显示整体竞争力，巩固行业地位。

同时，公司联合国内外众多知名品牌，共同推进中尺寸IT类产品向OLED屏的升级换代，开拓中尺寸OLED屏幕产品的广阔市场。

据维科网·显示了解，京东方B16项目在TFT背板上使用何种技术还未公示。但目前京东方正优先研究在IT用第8.6代OLED线上应用低温多晶氧化物（LTPO）技术的方案。

值得一提的是，三星显示（SDC）投资4.1万亿韩元的8.6代OLED产线使用的是Oxide背板技术。而京东方此前曾表示，B16项目采用在G6产线已较为成熟的背板技术和发光器件制备技术，相关技术在手机产品上已实现稳定批量生产。

而国内业界对京东方TFT背板技术的展望各不相同，有观测认为，在京东方全部2条线路中，1条线路将由LTPO TFT组成，其余1条线路将由Oxide TFT组成。

Omdia近期也曾发布预测称，京东方B16项目第 一阶段生产线将由低温多晶硅（LTPS）TFT组成，第二阶段生产线将由LTPO TFT组成。

而在OLED发光器件的制作工艺上，投资者也在深交所互动易平台上对京东方进行了询问：京东方B16项目产线中的发光层是否使用RGB三色子像素做排列？发光层的沉积工艺使用的是什么技术（蒸镀、无FMM、喷印）？

京东方方面表示：公司拟投建的第8.6代AMOLED生产线在像素排列方面采用RGB三色子像素进行排列；发光层的沉积工艺采用蒸镀工艺。

此外，维科网·显示认为，由于平板、笔电等IT产品屏幕更大，能耗更高，为了满足消费使用需求，B16项目很可能会与车载显示一般采用Tandem（叠层/串联）技术。

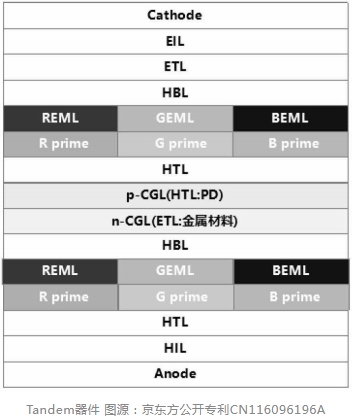

资料显示，Tandem器件是通过电荷发生层(CGL，Charge Generation Layer)将两个甚至多个发光单元串联起来的新型叠层器件。

由于发光层数增加，同时CGL功能层降低了驱动电压且生成新载流子，将多个发单元叠层能成倍增加器件的发光效率，而且大幅度提升器件发光效率。

在相同亮度下，Tandem器件的电流密度减小，这能显著增加器件的寿命。
