上海香港广场巨型LED显示项目案例分析2011-12-23
中庆公司是依托中国科学院的科研力量和大庆高新技术产业开发区的产业扶持政策而创立的以微电子产品研制和开发为核心的高技术股份制公司。它专注于大规模集成电路设计,生产,应用和销售,是国家首批通过审批认证的半导体企业, 受国家火炬计划项目支持;是国内最早最大的集成控制,驱动芯片设计和系统解决方案设计的生产供应商与服务提供商.
从1996年创立,经历了16年的发展,中庆开发并投放市场一系列的产品,积累了丰富的技术资源和经验,它聚焦了LED显示技术的创新与应用,能够提供超大尺寸、超宽范围、高分辨率及各类异形显示屏等独具特色的LED显示技术解决方案,是LED显示技术的全面解决方案提供商。
上海香港广场由港著名的谢宏毕建筑师事务所负责设计,分为南北两幢高三十八层大楼,以空中走廊连接,包括停车场、购物中心、办公大楼及配套公寓。
香港广场坐落于上海市的黄金地段 - 淮海中路,堪称‘核心中的核心’。香港上海香港广场交通方便,四通八达,尽享地理。数分钟车程可到外滩,旁边即是地铁一号线黄陂路站,上成都路高架和延安路高架可达南京路、虹桥机场和上海火车站。
具体项目描述如下:
地点:上海市卢湾区淮海中路282号
年份:2009
系统和IC提供商:中庆
项目整体提供商:慧明
显示面积:23800平方米
项目负责人:上海中庆 邓福作 18621321709
系统控制方案及图解:
1.主控系统介绍
ZQLS-PC-02联机视频系统是中庆开发的一项通用LED联机机控制系统平台。ZQLS-PC-02联机视频系统与计算机连接完成LED显示屏的控制。可支持由上位PC机显卡数据传输,与PC机保持同步显示,具有良好的通用性、结构简单、工作可靠和显示性能优越,易于维护。
1.1系统构成的原则
一致性:系统遵循开放系统的原则。依据技术指针具备了良好的灵活性、兼容性、扩展性和可移植性。
先进性:系统程序简化、连接方便、提高显示效果且节约成本,在业内处于领先地位。
可靠性:系统具备长期稳定工作的能力,符合我国和国际上的质量和可靠性标准。
经济性:系统满足性能与价格之比在同类产品中达到最优,是用户最佳的选择方案。
1.2系统的应用范围
传输介质 最大屏体
分辨率 屏体应用 最大传输距离
超五类双绞线 1280*1024 对基于ZQL9712芯片的灯带支持行控、列控连接方式;
对基于ZQL9702X芯片的单元板支持行控、列控、行列控。
对基于ZQL9705X芯片的单元板支持行控、列控、箱体控制。 单网线传输支持100米
1.3显示性能
支持各种基于ZQL9702X、ZQL9705X、ZQL9712芯片的实像素、虚拟像素显示屏;
支持的屏体分辨率为1280*1024;
支持R、G、B各256级灰度显示;
系统换帧频率为60Hz;
单网线传输可达100米;
支持USB口与电脑通讯,符合标准USB协议;
支持在线读写EEPROM。
管理软件可设置系统参数;各参数在掉电时保持,再次上电时,系统自动恢复到掉电前的状态。
LED灯可指示系统工作故障。
用户可实时获取DVI口工作状况
上海香港广场巨型LED显示项目使用中庆ZQLS-PC-02联机视频系统和ZQ9712S驱动芯片,采用大屏幕LED显示屏的图象处理技术,色彩还原能力强,确保显示图象的逼真,清晰,独特的异形加艺术设计,成为整个LED行业无法超越的经典案例。

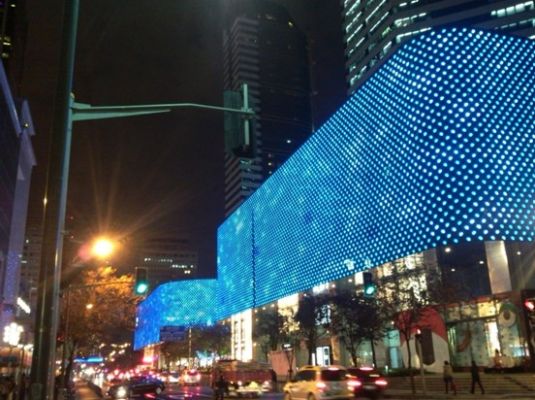

案例现场图片一

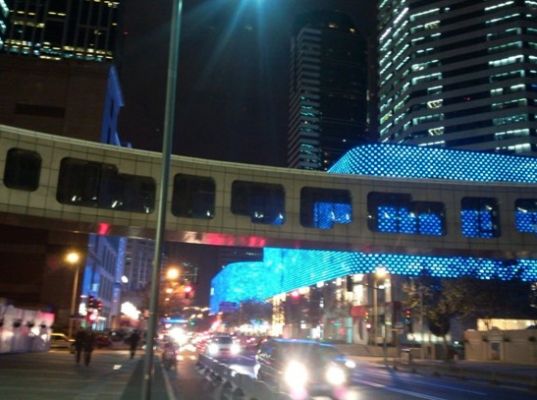

案例现场图片二
