创凯电子超大像素LED显示屏图像处理器解决方案2012-05-26

应用行业：LED显示屏产品类别：LED显示屏视睿讯科技

分享到：

随着LED点间距的逐渐缩小，LED屏幕显示不断超越点阵极限，朝着超长、超宽、超大点阵的方向发展，由小点阵箱体构成的LED显示屏幕逐渐往2048×1536，甚至更高的点阵发展，横向点阵超高10000点，纵向点阵也大于1536点。在超大点阵显示屏幕的发展过程中，传统基于电脑＋发射卡的方式来支持的LED显示屏幕，逐渐显现其系统的不足，主要表现在：
（1）不同电脑与发射卡之间需要复杂的系统参数设置，一旦电脑中毒，重装系统后，需要重新对显示系统进行调试和设置。
（2）不能同时进行不同信号的实时处理，不能对不同信号进行同步实时显示，或者即使实现了其方法也非常复杂。
（3）不能满足超大屏幕LED显像时，对不同情况下，不同显示场景模式的预设功能；

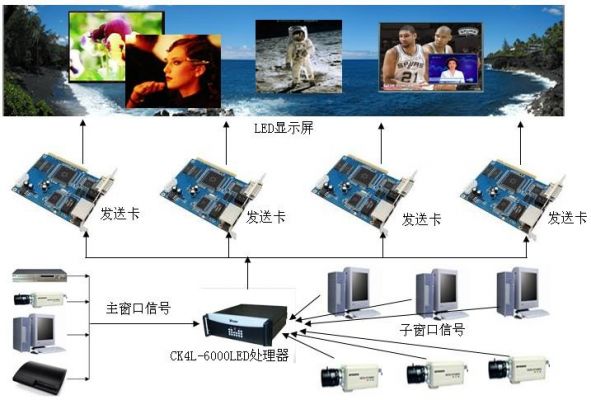

创凯电子公司的CK4L6000采用发明专利技术，以全新方案解决目前超大屏幕LED显像时不同信号的实时、同步处理显示等难题。针对 5000X1000点阵大的LED超大屏幕，配置四张灵星雨801的发送卡，每张卡分别支持1250X1000点阵，配合CK4L6000－04 全彩LED拼接图像处理器，便可简化超大点阵的系统显示方式。

特点介绍
主窗口信号可选择VGA1、VGA2、DVI、CVBS1、CVBS2、YPBPR等6路信号在LED大屏上任意切换；
子窗口信号可选择CVBS、VGA任意多路信号任意位置显示，画中画、画外画、漫游、叠加等各种功能；
可跨发射卡的任意位置显示窗口的信号；图形的处理方式不受发射卡限制；
可整体调整图像的亮度、对比度，也可以对单张发射卡调色彩、亮度及对比度；
分屏、整屏模式快速切换，中间不会黑屏；
16种不同模式预设，可以自动循环播放；
LED像素点可以任意大小，不受限制，单台机器水平最大可带19200个点（1280X15）、垂直可带15360个点（1024X15）；
输入信号的图像可以被整幅压缩到LED屏幕上显示，也可以不被压缩局部点对点显示，同样也可整体或局部放大到LED屏幕上显示，灵活性更高；
具有值机功能，即可以通过监视器时时观看LED大屏幕的状态。
丰富的可扩展性，可以在单机基础上增加高清及高分信号，例如HD-SDI，HDMI，DVI，等并可定制输入路数和窗口数目。
可视化软件操作
CK4L-6000系列产品产品操作简单方便，简单培训即可上手。
通讯控制信号, 采用RS232 IN：串行通讯控制输入口,预留串行通讯输出口，接下一级控制设备；
可以通过专用控制软件进行实时控制;
可以通过面板按键进行预存模式的切换；
可以通过遥控器调用预先存放的显示模式;
可以设置发射卡的显示模式，发射卡参数直接调取，模式切换不黑屏

可以设置处理器的场景模式，一键存取调用。可支持16种预存模式。

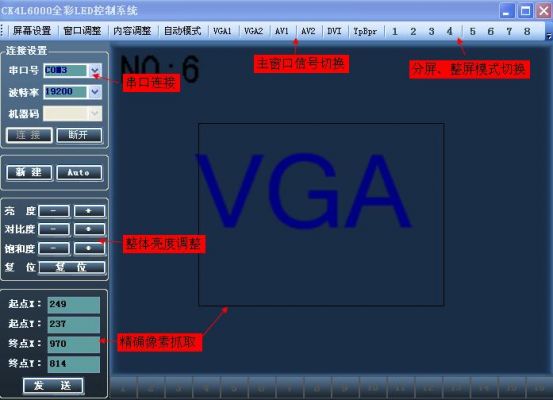

A）：主操作界面

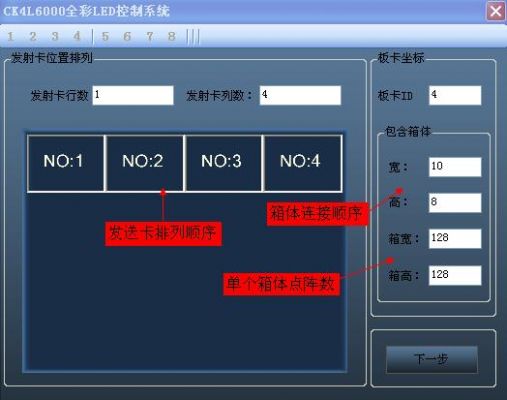

B）：LED拼接画面

根据LED屏幕的摆放位置，选择每张发送卡所带的LED屏体像素点区域，再根据箱体摆放顺序及单个箱体的点阵数进行相应的数据填写。设置完成后点击下一步再进行相应的分屏和整屏操作即可完成拼接功能，简约大方。

4，不同图像拼接器在LED大屏应用领域的产品比较

	CK4L6000	组合式硬件拼接	传统电脑拼接	结论/备注
系统架构	基于发明专利技术的模块化插卡设计，纯硬件方式，无操作系统	硬件方式	电脑系统＋发射卡＋采集卡	模块化设计使得检测维护更加方便，各通道独立数字采集，不但保证了显示图象色彩的一致性，更保证了采集带宽充足。没有操作系统的设计，保证显示系统不会崩溃，中毒死机等问题。
采集方式	分布式、各通道独立数字化采集，独立运算处理。保证色彩一致性	独立模拟采集	集中采集，许多信号共用一个通道，由于采集带宽不够，多路动态画面会出现延迟
启动速度	快	快	电脑启动慢，时间长
控制软件	所见即所得操控软件，可以方便配置不同发射卡，随时更改不同的配置	需要复杂的参数设置，发射卡变更需要复杂配置	没有统一的操控软件，要不同电脑根据发射卡来配置，配置后修改变更困难	直观的操控软件，便捷的场景预设，丰富显示模式，多种控制方式，为LED显示系统提供灵活方便的操作方法。
拼接显示模式	满屏、等比、全屏等比、主体显示等多种模式场景，不同显示模式场景可以随时变换，无需重新设定	可以有多种不同的显示模式场景，不同的显示模式场景变换需要复杂的设置，不可跨屏	模式场景单一，如果变更模式场景，需要重新启动电脑进行设定
控制方式	RS232、RJ45、遥控器、按键	RS232	无
模式预存	16种场景预设，满足大部分情况下的应用	无场景预设功能	无
值机功能	可以预定	无	无	值机功能可以方便用户在操控室看到现场的显示情况，此高端应用一般仅在部队等场所使用。
窗口漫游叠加操控	多窗口叠加、漫游	双窗口，不能漫游叠加，只能在对应发射卡上显示	无	值机功能可以方便用户在操控室看到现场的显示情况，此高端应用一般仅在部队等场所使用。
精确像素抓取	支持	不支持，需要外置LED视频图像处理器	不支持
多信号输入处理	支持多路高清、RGB信号，以数字、无损实时处理	仅1024×768 RGB信号	无法处理高清、多路RGB信号。	高清，多路RGB实时无损处理是创凯LED拼接器的特点之一
画质处理	无运动拖尾、无锯齿。	无运动拖尾、无锯齿。	运动拖尾、锯齿明显
帧同步技术	支持	超大点阵不支持	不清楚
3C认证	通过3C认证	---	无	完备的服务体系，覆盖全国的服务支持网络，保证用户在紧急情况下能得到及时的响应。
服务方式	全国多个网点24小时技术支持，48小时响应到位	---	厂家自理	完备的服务体系，覆盖全国的服务支持网络，保证用户在紧急情况下能得到及时的响应。

上表中就创凯CK4L6000和其他方案的关键性技术指标以及系统方面做个简单的解释说明。特别说明的是：这三种拼接实现方式组成的LED拼接系统各有优缺点，本比较不很全面，仅供用户参考。
