LED技术加新材料：交大研发可挠式白光LED片状光源

    发光二极体(LED)逐渐发展为固态照明主流技术，并广泛应用于照明、显示器背光、汽车照明产业等，而进阶可挠式LED技术也吸引愈来愈多人投入研发。据国际光学期刊《OpticsExpress》*新刊载内容，国立交通大学研究团队研发出高效率可挠式白光LED薄片，未来可望应用在大面积照明灯具、穿戴式设备、显示器等领域。

    通常在提到可挠曲片状光源时，较为人熟知的是有机发光二极体(OLED)。交大光电系统所副教授林建中表示，可挠式LED与OLED相比，前者不仅效率较高、寿命较长，而且成本较低极具竞争力。

    这次刊载于《OpticsExpress》的可挠式白光LED尺寸约5x5cm，采用聚亚醯胺(Polyimide，PI)软性基板，上面覆盖一层铜箔，透过微影(photolithography)制程与氧电浆蚀刻制作电极图案。研究团队利用覆晶接合技术，将81颗1.143x1.143mm大小的蓝光LED芯片，以异方性导电胶(anisotropicconductivefilm)黏着于基板上。

    而为了产生白光，LED芯片上需再添加一层聚二甲基矽氧烷(Polydimethylsiloxane，PDMS)萤光粉薄膜，含黄色萤光体“Y3Al5O12：Ce3+”与红色萤光体“CaAlSiN3：Eu2+”。PDMS无毒且不可燃，具有高透光度、高稳定性与高柔韧性等特点。

    可挠式白光LED薄片结构

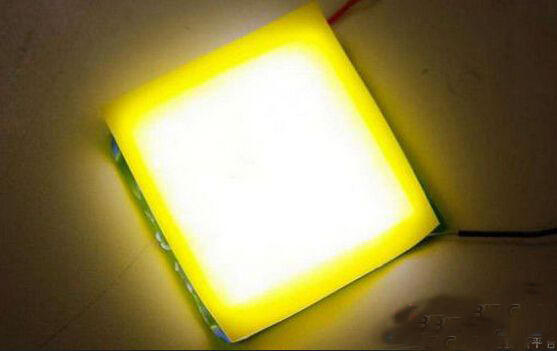

    藉由覆晶LED、PI基板与PDMS萤光粉薄膜，成功打造出厚度约6mm的可挠式白光LED薄片，可散发暖白或冷白光。在色温3，000K与5，000K下，最大发光效率分别可达81lm/W与120lm/W，不仅发光效率高，所产生的光源分布也均匀一致，均匀度达85%。至于可挠曲程度，曲率半径可达15mm。

    光通量表现在挠曲变化下并无太大影响，适用于可挠式显示器及照明灯具上

    此外，可挠式白光LED以室内温度摄氏25度，进行1，000小时使用寿命测试，实测结果为发光效率耗损2.5%，预估1万小时将耗损22%。尽管使用寿命不如一般LED照明来得耐久，在持续提升可挠式白光LED整体表现下，可望进一步突破技术，未来实际导入更多应用当中。
