90秒一图看完:巨量转移的各大技术阵营
类别:行业新闻发表于:2018-06-06 14:58
摘要:“巨量转移”难度高企,成为目前MicroLED实现产业化的拦路虎,这件事情在业界已经不是秘密。为此,专注巨量转移技术的各类企业也是各出奇招,纷纷希望借此契机克服难关,提高转移效率,以推进MicroLED进一步实现产业化。
“巨量转移”难度高企,成为目前MicroLED实现产业化的拦路虎,这件事情在业界已经不是秘密。为此,专注巨量转移技术的各类企业也是各出奇招,纷纷希望借此契机克服难关,提高转移效率,以推进MicroLED进一步实现产业化。
传统的LED在封装环节,主要采用真空吸取的方式进行转移。但由于真空管在物理极限下只能做到大约80μm,而MicroLED的尺寸基本小于50μm,所以真空吸附的方式在MicroLED时代不再适用。

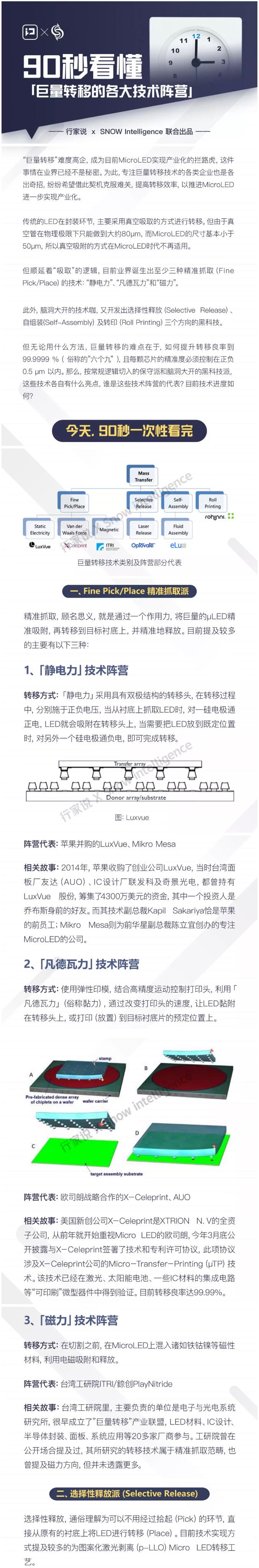

但顺延着“吸取”的逻辑,目前业界诞生出至少三种精准抓取(Fine Pick/Place)的技术:“静电力”、“凡德瓦力”和“磁力”。

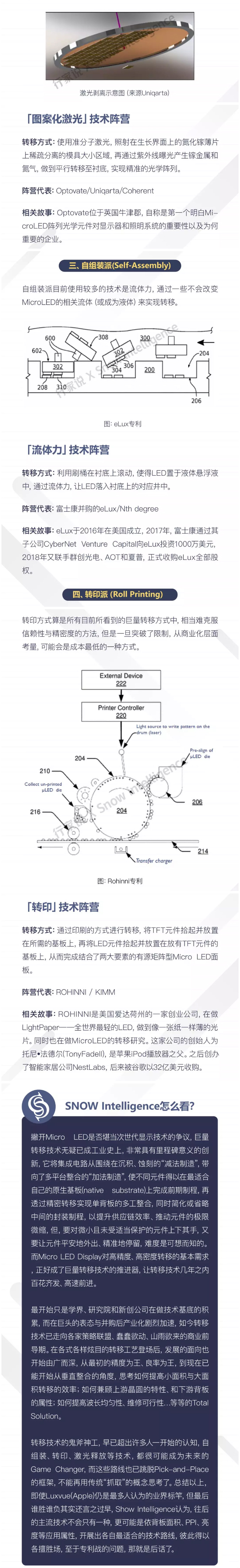

此外,脑洞大开的技术咖,又开发出选择性释放(Selective Release)、自组装(Self-Assembly)及转印(Roll Printing)三个方向的黑科技。
但无论用什么方法,巨量转移的难点在于,如何提升转移良率到99.9999 %(俗称的”六个九”),且每颗芯片的精准度必须控制在正负 0.5 μm 以内。那么,按常规逻辑切入的保守派和脑洞大开的黑科技派,这些技术各自有什么亮点,谁是这些技术阵营的代表?目前技术进度如何?
来源:SNOW智库
