【技术】一文学会LED显示屏的调试方法

类别:技术与产品发表于:2018-11-08 15:47
关键字:LED显示屏调试

摘要:LED显示屏的调试分为3步:1.调试之前的准备工作;2.调试单个接收卡所控制的显示屏区域(一般为一个箱体);3.调试大屏幕。

    LED显示屏的调试分为3步:调试之前的准备工作;调试单个接收卡所控制的显示屏区域(一般为一个箱体);调试大屏幕。


    一. 调试之前的准备工作:

    1、安装好LED演播室的相关软件。


    2、确认发送卡与电脑连接完毕。


    3、需要改动电脑显卡的分辨率及设置电脑显示模式,以NVIDIA显卡为例。

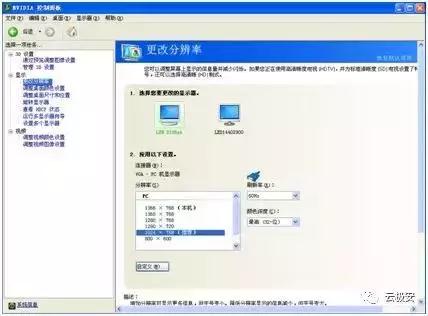

    1)单击鼠标右键,选中NVIDIA控制面板。进入如下画面,选择左边窗口更改分辨率选项,使电脑显卡的分辨率与发送卡的分辨率相同【后面会提到发送卡的分辨率在哪选择(第二大步中的第3步)】。

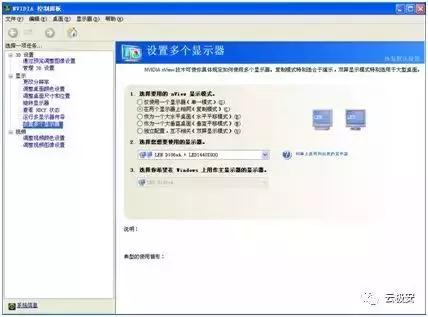

    2)选中如下图的设置多个显示器选项, 选择复制模式,如下图。




    4、连接好电脑里发送卡与接收卡之间的网线,连接好显示屏的电源与排线。


    二、 调试单个接收卡所控制的显示屏区域(一般为一个箱体)(以P16显示屏为例,显示屏单个箱体为64×48)。转接卡连接显示屏的排线一定要正确,否则智能设置将不能正确识别显示屏。进入设置界面时,要一边操作,一边仔细观看显示屏的变化,显示屏会提示你所有的操作步骤。

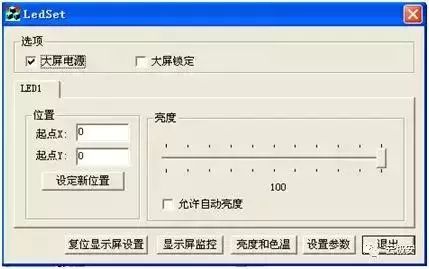

    1、双击桌面LED设置,进入LED设置界面。

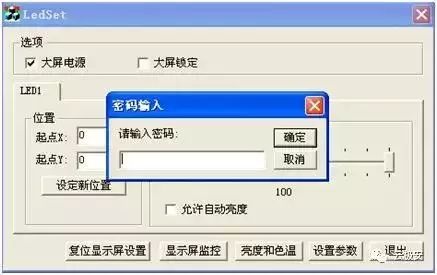

    2、点击设置参数,输入密码168。

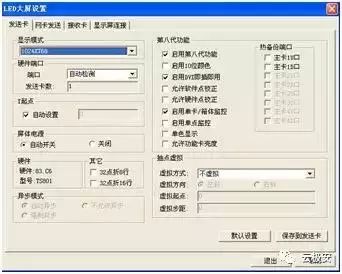

    3、进入设置界面,发送卡下面的显示模式可调分辨率(此分辨率需大于大屏幕的分辨率),然后点击接收卡。

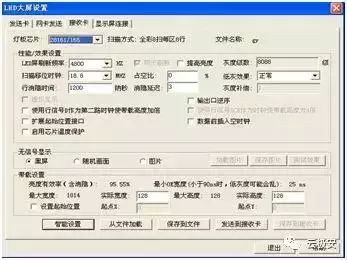

    4、出现如下所示界面。

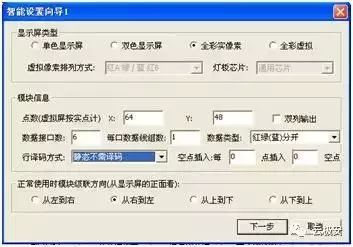

    5、单击智能设置,进入智能设置向导1,如下图。


    1)显示屏类型:选择全彩实像数;

    2)模块信息的点数:输入一个接收卡所控制的灯珠数目(雅安P16接收卡控制一个箱体为64×48,则在点数里面的X输入64,Y输入48);

    3)模组信息里的数据接口数:为接收卡需要引出的排线数目;

    4)模组信息里每口数据线组数:不同型号的显示屏每口数据线组数不同。(一般的有:显示屏用16针的排线则每口数据线组数为1;显示屏用20针的排线则每口数据线组数为2;显示屏用26针的排线则每口数据线组数为3)。

    5)数据类型:红绿(蓝)分开。

    6)译码方式:不同型号的显示屏有不同的译码方式(一般有所有的室内屏为芯片138译码;室外屏P16、P20为静态不需扫描)

    7)其他的选项就按默认选择。

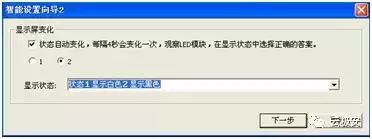

    6、点击确定进入设置向导2,并观看显示屏,观看状态1和2,选择正确的显示状态,并点击下一步。

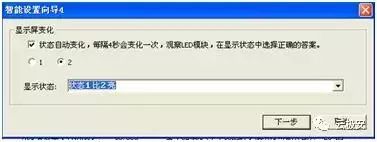

    7. 观看显示屏,观看状态1和2,选择正确的显示状态,并点击下一步。

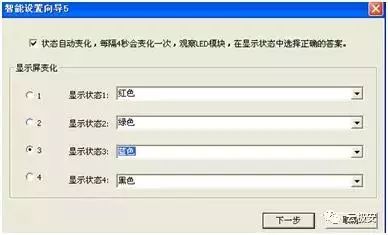

    8. 观看显示屏,观看状态1、2、3、4,选择正确的显示状态,并点击下一步

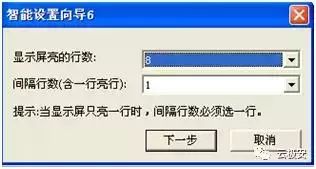

    9. 观看显示屏,然后选择亮的行数和间隔行数(含一行亮行),然后点击下一步。

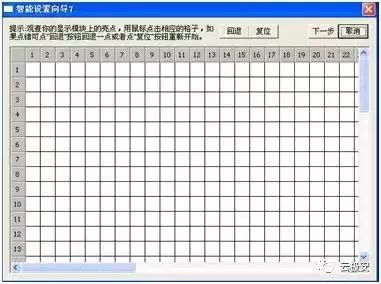

    10. 进入如下界面。

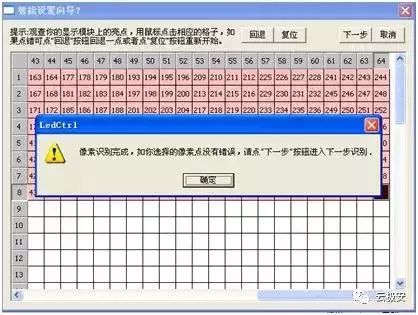

    11. 放正显示屏,看显示屏显示哪一个点亮,然后点击电脑上相对应的点,每点完一个点,显示屏会提示下一个点,直到出现如下界面说明像素点识别完成,点击确定,然后再点击下一步。

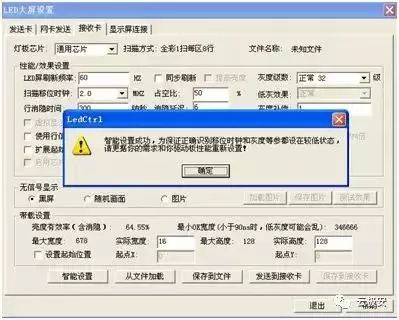

    12. 出现如下界面,点击确定,观察显示屏是否正确显示(正确显示画面应是电脑桌面的左上角画面)。

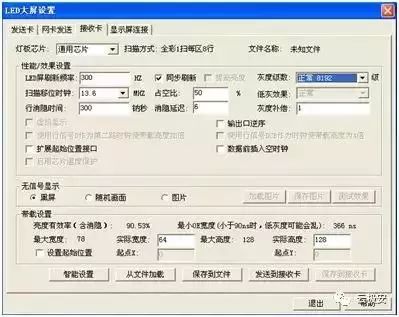

    13. 根据显示屏设定自己需要的刷新频率和灰度参数等并发送到接收卡,下图所示参数为参考参数(注意带载设置里的最大宽度必须大于实际宽度,可以通过改变刷新频率、灰度常数、扫描移位时钟来改变最大宽度),注意把设置好的文件保存,以便下次调用。



    三.调试大屏幕。(以P16显示屏为例,显示屏为10×8箱体)


    1. 双击桌面LED设置,进入LED设置界面。



    2. 点击设置参数,输入密码168。

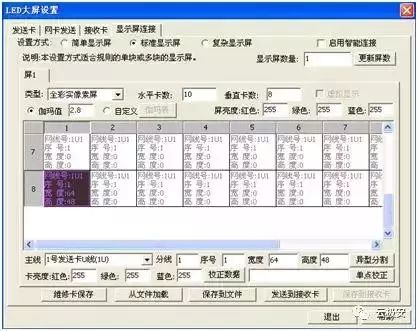

    3. 进入设置界面,然后点击显示屏连接。

    1)设置方式:选择标准显示屏,不需要启用智能连接。

    2)显示屏数量:1

    3)类型:全彩实像素屏;水平卡数:10;垂直卡数:8。

    4)以上几步完成之后,选中如下图中的一个小方框(代表一个箱体),接着设置其参数。

    5)伽玛值与屏亮度都如上图所示。

    6)主线:选择1号发送卡U线(1U)(此线与电脑上发送卡上的远离发送卡dvi线的网线插孔相对应)

    7)分线:都为1。

    8)序号:从电脑网线接到的第一个箱体(接收卡)的序号为1,第一个箱体网线接到第2个箱体(接收卡)的序号为2,以此类推,最后一个箱体(接收卡)的序号为80。

    9)宽度、高度:为一个箱体的灯珠数(雅安的一个箱体为64×48,所以宽度为64,高度为48)。

    11)卡亮度及没有提到的以默认的为准,无需改动。



    4. 设置完之后,点击发送到接受卡,观察大屏幕是否正常显示(大屏幕正常显示应是电脑桌面的左上方画面)并保存到文件以便下次调用。
