3μm巨量转移获突破！Micro LED量产之路再进一步

Mikro Mesa Technology成功开发领先全球的无压合低温键结3μm Micro LED巨量转移技术，让Micro LED显示技术量产之路又往前推进了一大步。

Mikro Mesa 2017年开始与南京中电熊猫合作，在中电熊猫的实验室，经过两年的开发，完成了此项领先业界的先进显示器技术。

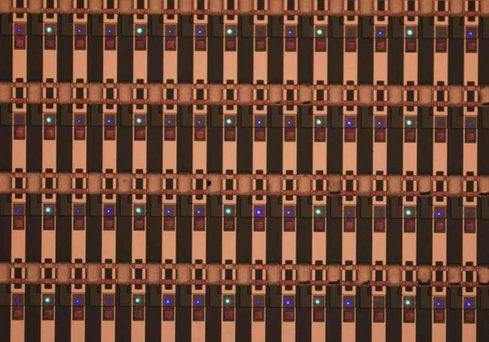

Mikro Mesa的技术使用了直径3μm的μLED芯片，为领先业界的超微小尺寸，让磊晶片的利用率达到极致的高水准。转移尺寸接近4吋，一次可容纳高达数百万颗以上的μLED转移，并可进行多次多色μLED的转移。而大尺寸的转移面积，可大幅减少转移次数，并增加了大尺寸全彩色显示器的量产性。

除此之外，Mikro Mesa的技术还具备了低温免压键合特点，确保了未来高生产效率，同时也可以避免目前业界加压键合所带来的良率问题，为Micro LED先进显示器制造技术的进程树立了重要里程碑。直径3μm的μLED芯片，大小约为人类头发截面积的1/700。

该芯片的大小，较目前业界一般常见的Micro LED面积更是小了100倍以上，成为全球第*的创举。据了解，这也是显示器业界首度展示的超过3吋并使用 5μm以下芯片尺寸的μLED显示技术。

据Mikro Mesa内部人员表示，该显示技术能够转移2~5μm大小的芯片，可以制造出高达1,800dpi等级的高精密度显示器，并可应用在55吋或以上Micro LED电视。换言之，在产品应用上，该技术将从穿戴式装置、智能手机、电视一直到AR产品，均具有独到的竞争优势。

另外，由于制程温度较低的缘故，该技术更是制造柔性及透明显示器的首选。预期该技术的未来性能与竞争力将远远超过AMOLED，在应用领域上也会更加广阔，大大提升了Micro LED的未来发展性。

该技术采用了Mikro Mesa的专利制程，芯片采用垂直结构，电流散布比传统Flip-chip覆晶式均匀，同时也能承受更高的电流密度。而芯片与下电极连接后，采用一次性整面封装，上电极可使用ITO或是奈米银线等，对于未来大量生产以及改善光学出光效率等方面，都留有极大的设计弹性。

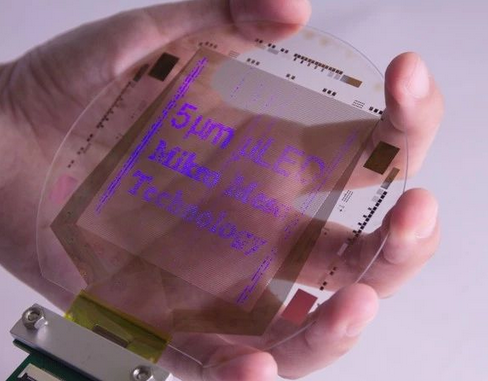

此外，因为芯片尺寸微小的缘故，该技术也能达到50%以上的透明度，在达到高解析度的同时，也能做到高穿透率的透明显示器，大幅增加未来应用的可发展性。

Mikro Mesa Technology由陈立宜博士于2014年成立，该公司致力于Micro LED的研究与量产技术开发，目前已拥有36项美国专利、14项台湾及大陆专利，至于全球申请中的专利更是超过100项以上。

Mikro Mesa Technology创办人陈立宜表示，该显示技术是Micro LED通往消费型产品应用之路的一大突破，由于芯片尺寸变小，因此Micro LED的材料成本将大幅降低，不但能够与AMOLED比拟，甚至有机会可以与LCD竞争。至于未来在软性显示器以及透明显示器的应用上，能够发展的空间会更大，将可大幅缩短Micro LED技术相关产品上市的时间点。

陈立宜表示，Mikro Mesa Technology是一家开放的公司，欢迎全球对于Mikro Mesa显示技术有兴趣的厂家一起来合作，不管是对于新型显示器有需求的公司，或是显示器业界的上中下游。大家一起共同开发推广Micro LED显示技术，让Micro LED能成为新一代革命性的消费电子显示界面。
